Wartungsablauf-Abbildungen erstellen
Erzeugen Sie Grafiken für Filterwechsel, Inspektion, Reinigung, Fehlerbehebung und Service aus Produktvorlagen.
Wartungsschritt

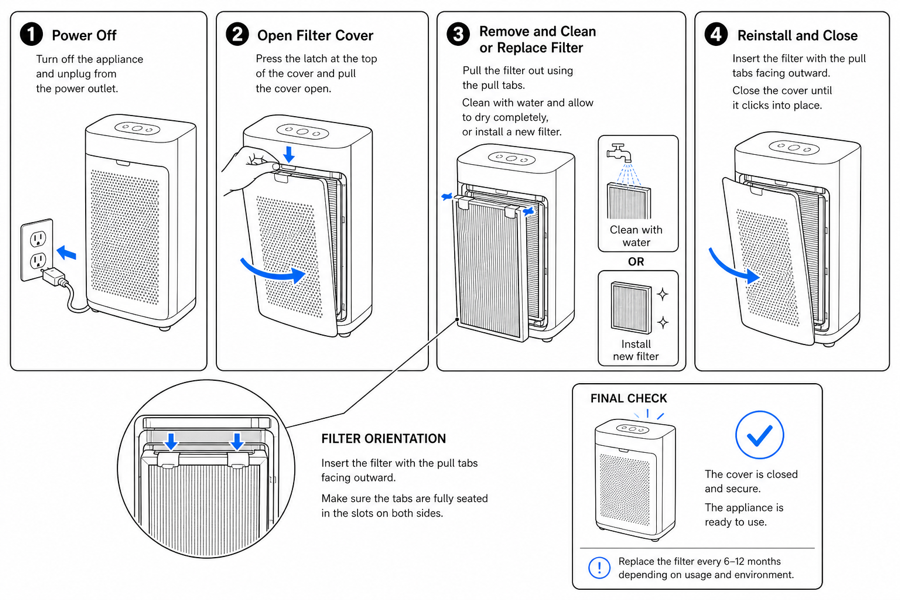

Example outputErgebnis: Strichzeichnung für die Anleitung
Wartungsinhalte, die ManualFig erzeugen kann
Wartungsgrafiken müssen Reihenfolge, Risiko und Endzustand eindeutiger zeigen, als Text allein es kann.
Austausch: entfernen → ausrichten → arretieren → prüfen
Jeder Schritt erhält ein eigenes Feld mit der konkreten Bewegung (gegen den Uhrzeigersinn drehen, bis zum Klicken drücken) und der konkreten Prüfung (Dichtheit, Anzeige grün, kein Wackeln).
Inspektion und Reinigung auf Bauteilebene
Zeigen Sie die Verschleißmarke genau dort, wo der Techniker sie abliest. Markieren Sie zu reinigende Flächen und Flächen, die trocken bleiben müssen – auf einem Foto sehen sie oft gleich aus.
Servicetickets in wiederverwendbare Grafiken überführt
Nehmen Sie die drei Fragen, die der Support am häufigsten beantwortet (Wo ist der Filter? Wie setze ich ihn zurück? Was bedeutet "Wartung fällig"?), und machen Sie aus jeder ein Feld, das der Mitarbeiter in eine Antwort einfügen kann.
Vorlage → technische Strichzeichnung → exportfertig
Erstellen Sie im Tool oben einen ersten Entwurf, öffnen Sie dann /generate, um das Bild auszuwählen, weiter zu bearbeiten, neue Versionen anzulegen und zu exportieren.
Von der Produktvorlage zur fertigen Abbildung
ManualFig hält Prompt, hochgeladene Vorlagen, generierte Varianten, Überarbeitungen und Exporte in einem Browser-Workflow zusammen.
Produkt hochladen oder beschreiben
Starten Sie mit einem Produktfoto, einem CAD-Screenshot, einer Skizze, einer vorhandenen Anleitungsseite oder einer kurzen Schrittliste.
Anleitungsabbildung erstellen
Erzeugen Sie Strichzeichnungen, nummerierte Schrittbilder, Pfeile, Beschriftungen, Detailansichten, Warnhinweise und Abschlusskontrollen.
Verfeinern und exportieren
Wählen Sie ein Ergebnis aus, überarbeiten Sie es per Text, behalten Sie die Versionen zusammen und exportieren Sie PNG oder SVG für Ihre Dokumentation.
Verwandte ManualFig-Seiten
ManualFig verwandelt Servicenotizen und Produktfotos in visuelle Wartungsabläufe, die zeigen, was anzufassen, was zu vermeiden und wie der Erfolg zu prüfen ist – Dichtheitsprüfung, hörbares Einrasten, Anzeigezustand.
Häufige Fragen zu Wartungsablauf-Abbildungen
Wann sollte ich Wartungs- statt Fehlerbehebungsgrafiken verwenden?
Wartung ist für geplante oder wiederkehrende Arbeiten: Filterwechsel alle 6 Monate, monatliche Inspektion, jährliche Kalibrierung. Fehlerbehebung ist für ungeplante Diagnosearbeit: Der Kunde meldet ein Symptom und die Grafik grenzt es auf eine Ursache ein. Kennt der Anwender den Ablauf im Voraus, entwerfen Sie eine Wartungsgrafik.
Wie zeige ich, was passiert, wenn der Anwender diesen Schritt überspringt?
Ergänzen Sie ein kleines "wenn übersprungen"-Feld neben dem Schritt – Druck baut sich auf, Verunreinigung breitet sich aus, Gewährleistung erlischt. Ein Konsequenzfeld macht optional wirkende Schritte zu verbindlichen, ohne den Ablauftext umzuschreiben.
Kann ich Verriegelung, PSA oder andere Sicherheitsschritte in den Wartungsablauf integrieren?
Ja. Lockout-Tagout, Handschuhe, Augenschutz und Druckentlastung gehören in das Wartungsfeld, das sie absichert – nicht auf eine separate Sicherheitsseite. Erzeugen Sie sie als integrierte Hinweise, nicht als eigenständigen Warnabschnitt.
Kann ich einen Wartungsfeldsatz für Anleitung, Hilfecenter und Support-Bausteine wiederverwenden?
Ja. Bewahren Sie den Quell-Prompt und das Referenzbild mit dem Export auf. Derselbe Feldsatz speist meist die gedruckte Anleitung, den Hilfecenter-Artikel, die Technikerkarte und die Support-Antwort – überall dieselbe Produktform, dieselben Pfeile, dieselben Endzustandshinweise.
Erzeugen Sie eine Wartungsablauf-Grafik
Laden Sie eine Produktvorlage hoch, beschreiben Sie den Wartungsschritt und erstellen Sie eine klare visuelle Folge.
