Foto in Strichzeichnung für Anleitungen
Produktfotos in technische Strichzeichnungen für Anleitungen umwandeln
Erstellen Sie klare Dokumentationszeichnungen aus Fotos, ohne jedes Bauteil von Hand nachzuzeichnen.

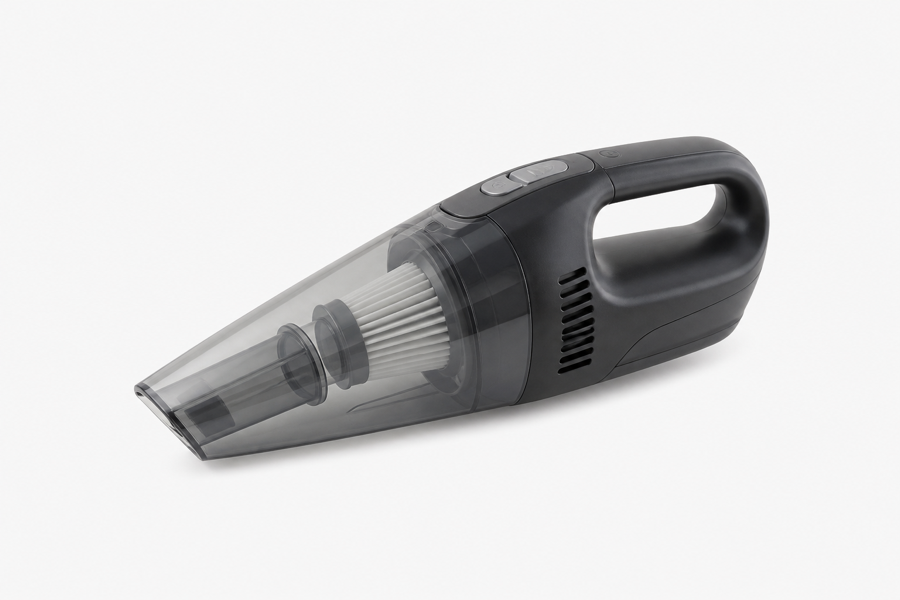

Foto in Strichzeichnung umwandeln

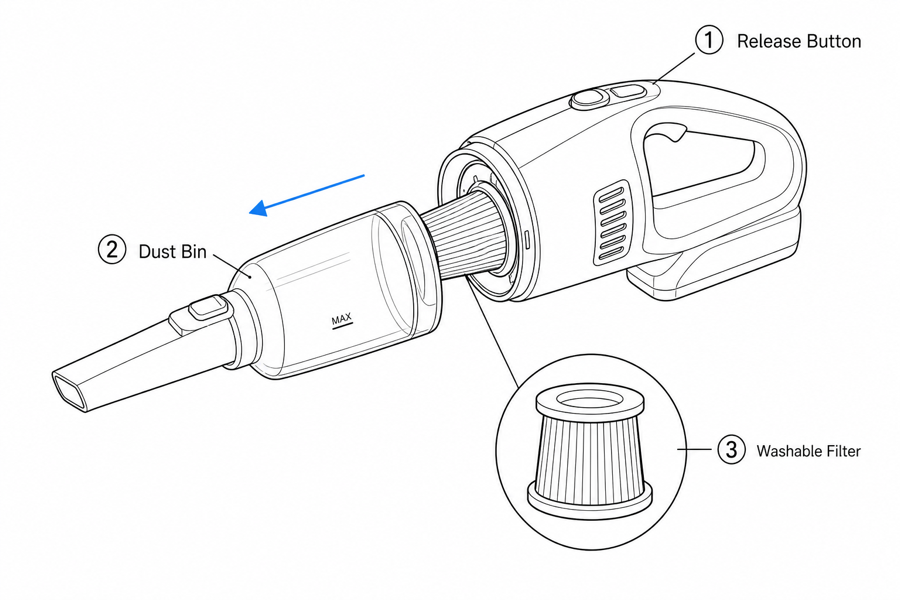

Example outputErgebnis: Strichzeichnung für die Anleitung
Was die Zeichnung erhalten sollte
Eine Fotoumwandlung bringt nur dann etwas, wenn das Ergebnis die richtige Produktgeometrie behält und alles entfernt, was der Anweisung nicht hilft.
Erkennbare Produktform
Behalten Sie Silhouette, sichtbare Bauteile, Ausrichtung und Proportionen, die der Anwender braucht.
Klarer Handlungsablauf
Stellen Sie Bewegungen mit Pfeilen, Phantomdarstellungen, Detailkreisen sowie Vorher-/Nachher-Zuständen dar.
Anleitungsgerechte Vereinfachung
Entfernen Sie Schatten, unruhige Hintergründe, uneinheitliches Licht und werbliche Dekoration.
Vorlage → technische Strichzeichnung → exportfertig
Erstellen Sie im Tool oben einen ersten Entwurf, öffnen Sie dann /generate, um das Bild auszuwählen, weiter zu bearbeiten, neue Versionen anzulegen und zu exportieren.
Von der Produktvorlage zur fertigen Abbildung
ManualFig hält Prompt, hochgeladene Vorlagen, generierte Varianten, Überarbeitungen und Exporte in einem Browser-Workflow zusammen.
Produkt hochladen oder beschreiben
Starten Sie mit einem Produktfoto, einem CAD-Screenshot, einer Skizze, einer vorhandenen Anleitungsseite oder einer kurzen Schrittliste.
Anleitungsabbildung erstellen
Erzeugen Sie Strichzeichnungen, nummerierte Schrittbilder, Pfeile, Beschriftungen, Detailansichten, Warnhinweise und Abschlusskontrollen.
Verfeinern und exportieren
Wählen Sie ein Ergebnis aus, überarbeiten Sie es per Text, behalten Sie die Versionen zusammen und exportieren Sie PNG oder SVG für Ihre Dokumentation.
Verwandte ManualFig-Seiten
ManualFig nutzt Ihr Referenzfoto als visuellen Anker und erzeugt daraus vereinfachte Strichzeichnungen mit den Pfeilen, Beschriftungen und Detailansichten, die eine Anleitung braucht.
Häufige Fragen zu Foto in Strichzeichnung
Kann ich jedes Foto in eine Strichzeichnung umwandeln?
Klare Produktfotos eignen sich am besten. Das Ergebnis wird besser, wenn das Produkt sichtbar und unverstellt ist und Sie eine kurze Beschreibung des jeweiligen Handgriffs ergänzen.
Kann ManualFig aus Fotos technische Beschriftungen erstellen?
Ja. Sie können Pfeile, Beschriftungskreise, Beschriftungen, Detailausschnitte und Richtig/Falsch-Vergleichsfelder anfordern.
Ist das Ergebnis bearbeitbar?
Sie können ein erstes Ergebnis erzeugen, es auswählen und per Texteingabe überarbeiten. Fertige Bilder lassen sich als PNG exportieren oder in SVG umwandeln.
Ersetzt das CAD- oder Konstruktionszeichnungen?
Nein. ManualFig erstellt erläuternde Dokumentationsgrafiken. Maßkritische Angaben und regulatorische Aussagen müssen weiterhin geprüft werden.
Verwandeln Sie ein Produktfoto in eine Anleitungszeichnung
Laden Sie das Referenzbild hoch, beschreiben Sie die Anweisung und erzeugen Sie eine saubere Zeichnung für Ihre Anleitung.
