Generator für Arbeitsanweisungs-Abbildungen
Arbeitsanweisungs-Abbildungen erzeugen
Erstellen Sie SOP-typische Grafiken für Techniker-, Fertigungs-, Service-, Wartungs- und Schulungsabläufe.
Visuelle Arbeitsanweisung

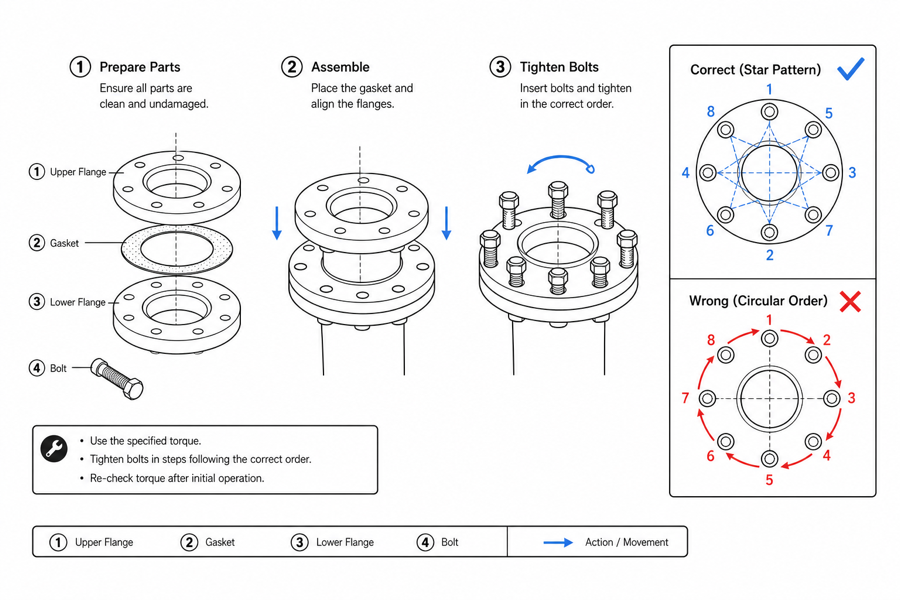

Example outputErgebnis: Strichzeichnung für die Anleitung
Wo Arbeitsanweisungsgrafiken helfen
Setzen Sie visuelle Anweisungen ein, wenn wiederkehrende Arbeit von einer einheitlichen Reihenfolge und Prüfung abhängt.
Techniker-SOPs mit Werkzeug + Drehmoment im Feld
Filterwechsel mit der Schlüsselweite am Schraubenfeld. Platinenreparatur mit der Lötkolbentemperatur am Auslötfeld. Werkzeugdaten gehören in den Schritt, nicht auf eine Referenzseite.
Für Auszubildende lesbare Fertigungs-SOPs
Schreiben Sie die Grafik für den Bediener am 3. Tag, nicht für den Linienleiter im 7. Jahr. Jedes Feld beantwortet "was tut meine Hand als Nächstes" und "woran erkenne ich, dass der vorherige Schritt korrekt war".
Freigabepunkte, die zum Audit-Trail passen
Markieren Sie die Gut/Schlecht-Prüfung an dem Feld, an dem sie stattfindet (Drehmoment geprüft, Anzeige grün, Ausschuss abgewiesen). Visuelle Freigabe und Papierspur enden am selben Schritt.
Vorlage → technische Strichzeichnung → exportfertig
Erstellen Sie im Tool oben einen ersten Entwurf, öffnen Sie dann /generate, um das Bild auszuwählen, weiter zu bearbeiten, neue Versionen anzulegen und zu exportieren.
Von der Produktvorlage zur fertigen Abbildung
ManualFig hält Prompt, hochgeladene Vorlagen, generierte Varianten, Überarbeitungen und Exporte in einem Browser-Workflow zusammen.
Produkt hochladen oder beschreiben

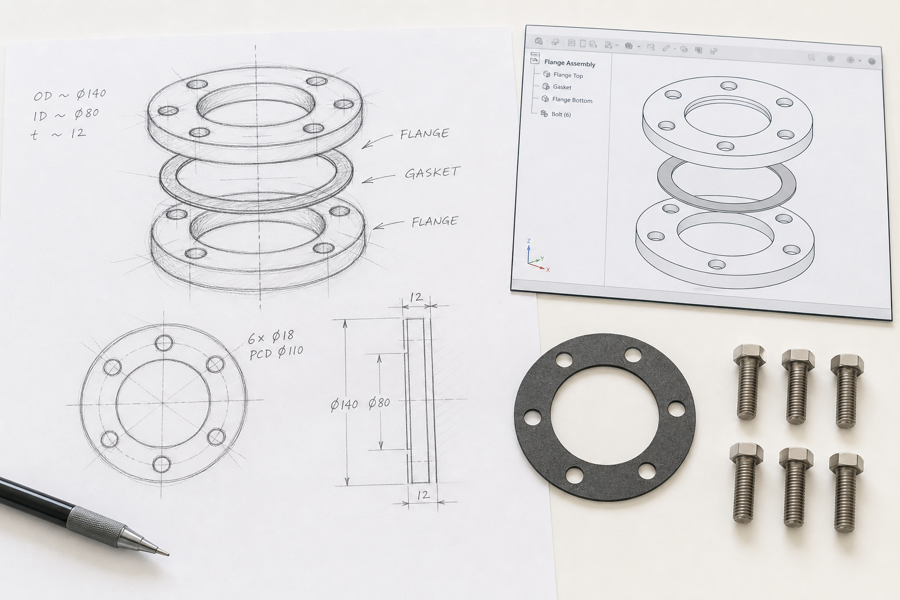

Starten Sie mit einem Produktfoto, einem CAD-Screenshot, einer Skizze, einer vorhandenen Anleitungsseite oder einer kurzen Schrittliste.
Anleitungsabbildung erstellen
Erzeugen Sie Strichzeichnungen, nummerierte Schrittbilder, Pfeile, Beschriftungen, Detailansichten, Warnhinweise und Abschlusskontrollen.
Verfeinern und exportieren
Wählen Sie ein Ergebnis aus, überarbeiten Sie es per Text, behalten Sie die Versionen zusammen und exportieren Sie PNG oder SVG für Ihre Dokumentation.
Verwandte ManualFig-Seiten
ManualFig verwandelt die Ablaufkarte, der ein Techniker ohnehin folgt – Werkzeug, Schritt, Prüfung, Freigabe – in einen Feldsatz, den Auszubildende, Support-Mitarbeiter und Prüfer alle gleich lesen.
Häufige Fragen zu Arbeitsanweisungs-Abbildungen
Soll ich eine Arbeitsanweisung oder eine Montage-/Wartungsabbildung verwenden?
Arbeitsanweisungen zeigen wiederkehrende interne Aufgaben, bei denen der Bediener auf der Unternehmensseite steht – Linienmitarbeiter, Techniker, Kalibrierpersonal. Montageabbildungen sind meist kundenseitige Erstaufbauten; Wartungsabbildungen sind kundenseitige wiederkehrende Services. Im Zweifel: Wer liest das an einem Dienstagmorgen?
Wie schreibe ich die SOP so, dass ein Auszubildender ihr folgen kann, nicht nur ein erfahrener Techniker?
Ersetzen Sie "nach Bedarf" und "geeignet" durch die tatsächliche Zahl, Farbe oder das hörbare Signal. Aus "geeignetes Werkzeug verwenden" wird "10-mm-Schlüssel verwenden". Aus "korrekten Zustand prüfen" wird "Anzeige leuchtet grün und bleibt 2 Sekunden an". Die Grafik passt dann zu dem, was der Auszubildende liest.
Kann ich Werkzeuge, PSA und Drehmomentwerte direkt im Feld zeigen?
Ja – platzieren Sie sie in dem Feld, in dem sie verwendet werden. Ein Auszubildender blättert mitten in der Aufgabe nicht zu einer Werkzeugseite. Werkzeugsymbol neben dem Schlüsselfeld, Drehmomentwert neben der Schraube, Handschuhklasse neben dem Chemikalienschritt.
Wo hört der KI-Entwurf auf und wo beginnt die menschliche Prüfung?
ManualFig erzeugt Feldstruktur, Bewegung und Prüfhinweise. Zertifizierte Drehmomentwerte, regulierte Chemikalienhandhabung, auditierte Freigabefolgen und jeder sicherheitskritische Zahlenwert müssen vom verantwortlichen Ingenieur oder Qualitätsteam kommen – nicht aus der Generierung.
Entwerfen Sie eine visuelle Arbeitsanweisung
Verwandeln Sie eine Ablaufnotiz und ein Referenzbild in eine prüfreife SOP-Grafik.
