Generatore di illustrazioni per istruzioni di sicurezza
Genera illustrazioni per istruzioni di sicurezza
Crea riquadri di avvertenza, divieto, corretto/errato, punti di schiacciamento, movimentazione, blocco e controllo finale per i manuali di istruzioni.
Generatore di illustrazioni per istruzioni di sicurezza

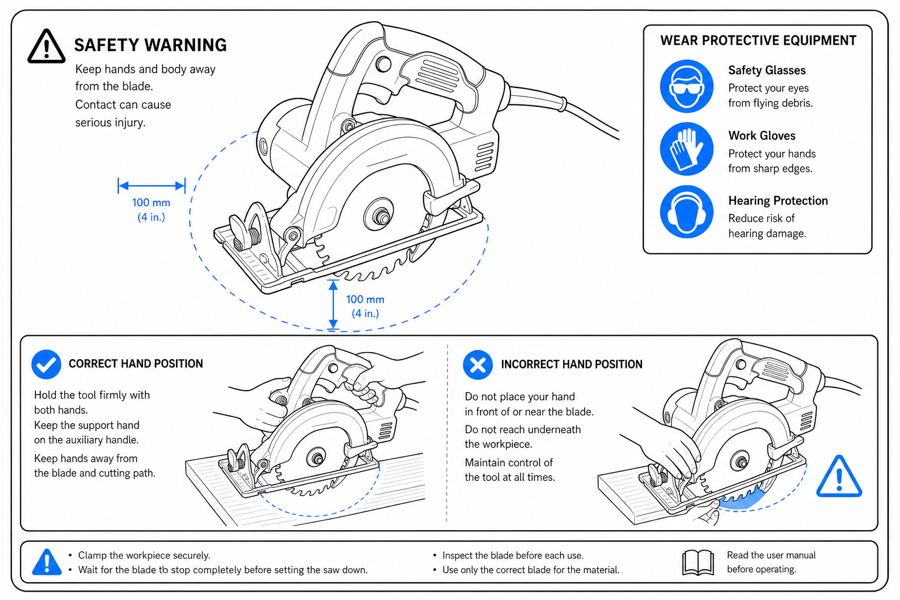

Example outputOutput: disegno al tratto pronto per il manuale
Riquadri di sicurezza che ManualFig può redigere
Usa le visuali di sicurezza quando l'utente deve evitare un'azione specifica o confermare uno stato sicuro.
Corretto/errato quando l'errore sembra quasi giusto
Cavo parzialmente inserito, fermo chiuso ma non bloccato, guarnizione attorcigliata sotto il coperchio: la differenza visiva deve resistere alla scala di stampa.
Callout di rischio nel punto di contatto con l'utente
Segnala l'esatto punto di schiacciamento, superficie calda, bordo tagliente, esposizione all'acqua, polarità o carico, non un vago triangolo nell'angolo della pagina.
Bozze pensate per il flusso di revisione
Ogni riquadro è generato separatamente affinché i revisori di prodotto, assistenza, legale e normativa possano segnalare una cosa alla volta invece di rifare l'intera pagina.
Input → disegno al tratto per manuale → esportazione modificabile
Genera una prima bozza nello strumento qui sopra, poi apri /generate per selezionare l'immagine, continuare a modificarla, creare nuove versioni ed esportare.
Dal riferimento del prodotto all'output pronto per il manuale
ManualFig tiene insieme in un unico flusso di lavoro nel browser il prompt, i riferimenti caricati, le opzioni generate, le revisioni e le esportazioni.
Carica o descrivi il prodotto

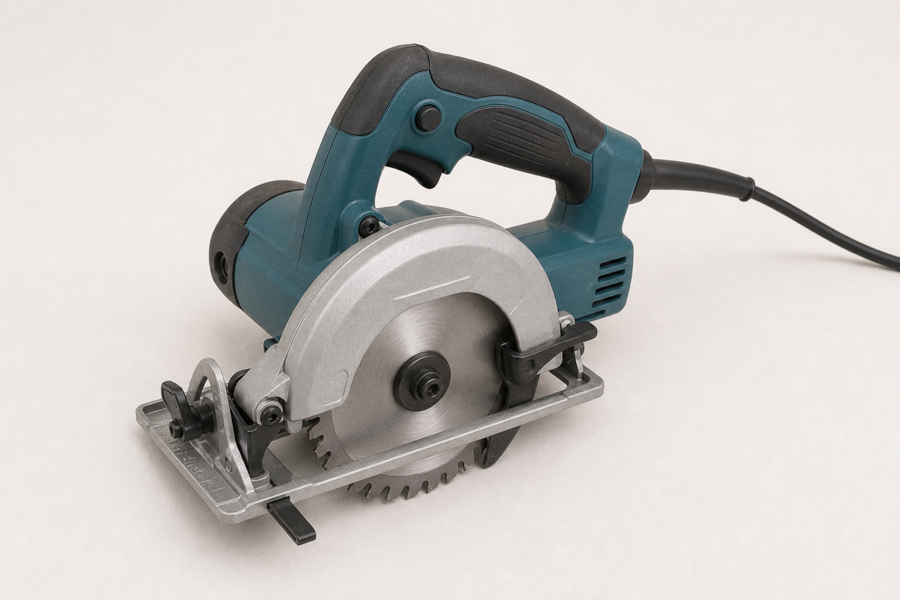

Parti da una foto del prodotto, uno screenshot CAD, uno schizzo, una pagina di manuale esistente o un breve elenco di passaggi.
Genera l'illustrazione di istruzioni
Crea disegno al tratto, pannelli numerati, frecce, didascalie, viste di dettaglio, avvertenze e controlli di completamento.
Rifinisci ed esporta
Seleziona un risultato, modificalo con il testo, tieni insieme le versioni ed esporta in PNG o SVG per la documentazione.
Pagine ManualFig correlate
ManualFig redige il riquadro di sicurezza per la fase esatta in cui compare il rischio: punto di schiacciamento, superficie calda, polarità invertita, carico instabile. La bozza è ciò che invii alla revisione di prodotto, legale o normativa, non ciò che pubblichi.
FAQ sulle illustrazioni per istruzioni di sicurezza
Quando devo usare un riquadro di avvertenza e quando una coppia corretto/errato?
Usa un riquadro di avvertenza quando l'azione più sicura è "non farlo affatto". Usa una coppia corretto/errato quando l'utente deve compiere l'azione, ma potrebbe eseguirla in un modo che sembra quasi giusto (cavo parzialmente inserito, fermo non completamente bloccato).
Come mostro un pericolo nascosto che l'utente non può vedere?
Abbina il riquadro principale a un callout di dettaglio che mostri l'aspetto del componente sotto il coperchio, dietro il fermo o all'interno dell'alloggiamento. Senza il callout, il "pericolo nascosto" resta nascosto anche nella figura.
Posso aggiungere icone di avvertenza?
Sì per le indicazioni visive generiche: triangoli di attenzione, schiacciamento delle mani, superficie calda, simboli a goccia d'acqua. No per i marchi di certificazione (UL, CE, ISO) o i simboli normativi, a meno che il tuo team non fornisca e approvi l'asset.
Dove deve trovarsi la visuale di sicurezza nel manuale?
Nel riquadro che innesca il rischio. Un'avvertenza sul punto di schiacciamento all'inizio del manuale arriva troppo presto: l'utente ha già voltato pagina quando raggiunge il coperchio. Collocala sul riquadro stesso della chiusura del coperchio.
Redigi un riquadro per istruzioni di sicurezza
Descrivi la fase rischiosa, il comportamento sicuro e le note di revisione, poi genera una bozza visiva.
