Modello di istruzione di lavoro

Un modello di istruzione di lavoro che completa le illustrazioni

Usa una struttura ripetibile e genera le figure di fase illustrate che vanno all'interno del tuo modello di istruzione di lavoro.

Genera figure di fase numerate e coerenti per qualsiasi modello di istruzione di lavoro.Mantieni un unico stile visivo tra fasi, revisioni e prodotti.Esporta in PNG o SVG per incollarle in Word, PDF o nel tuo sistema di gestione delle istruzioni di lavoro.

Istruzione di lavoro

Fase di istruzione di lavoro

10 credits / image

Immagine di riferimento (facoltativa)

Descrivi l'illustrazione

Note di processo / coppia

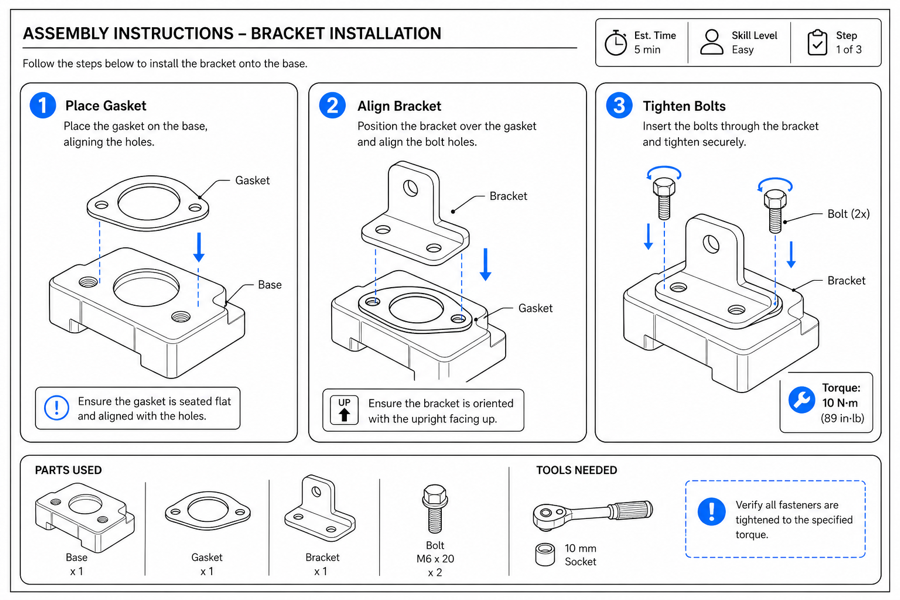

Un modello di istruzione di lavoro che completa le illustrazioni — output

Esempio di output

Output: disegno al tratto pronto per il manuale

Cosa serve a un buon modello di istruzione di lavoro

Un modello è chiaro quanto le sue illustrazioni. ManualFig genera le figure di fase così che la tua struttura resti coerente.

Figure di fase numerate

Una figura chiara per ogni fase con frecce e callout, in uno stile ripetibile.

Riutilizzabili tra i prodotti

Applica lo stesso formato visivo a nuovi prodotti senza ridisegnare.

Pronte per l'esportazione

Inserisci PNG o SVG nel tuo modello di documento esistente.

Input → disegno al tratto per manuale → esportazione modificabile

Genera una prima bozza nello strumento qui sopra, poi apri /generate per selezionare l'immagine, continuare a modificarla, creare nuove versioni ed esportare.

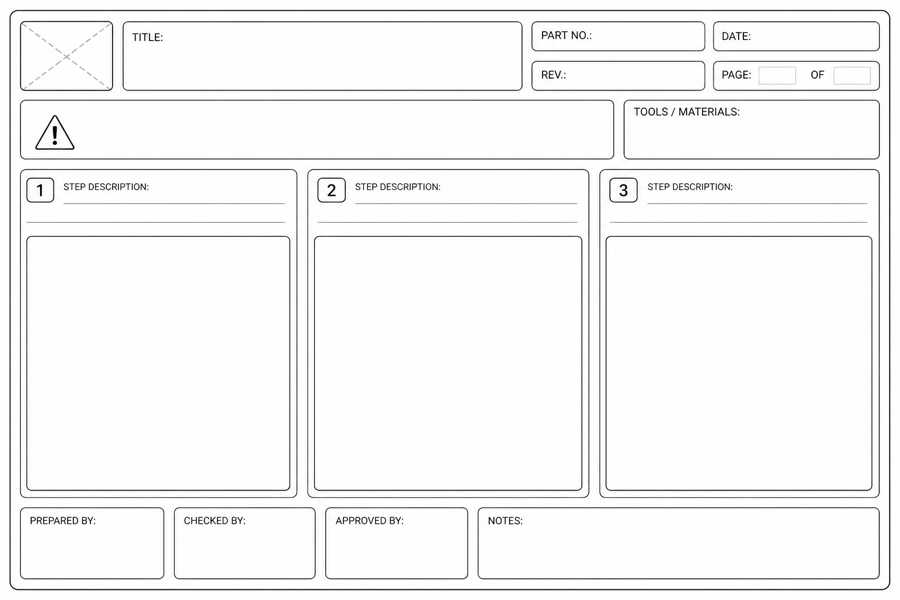

Un modello di istruzione di lavoro che completa le illustrazioni — input — Input: foto del prodotto / CAD / schizzo

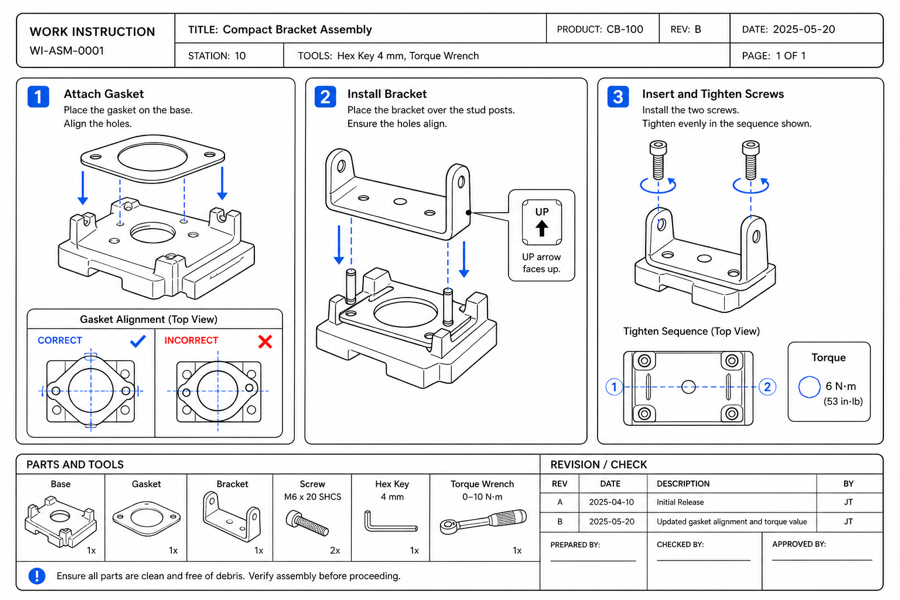

Un modello di istruzione di lavoro che completa le illustrazioni — edited — Modificato ed esportato: PNG / SVG

Dal riferimento del prodotto all'output pronto per il manuale

ManualFig tiene insieme in un unico flusso di lavoro nel browser il prompt, i riferimenti caricati, le opzioni generate, le revisioni e le esportazioni.

Carica o descrivi il prodotto

Parti da una foto del prodotto, uno screenshot CAD, uno schizzo, una pagina di manuale esistente o un breve elenco di passaggi.

Genera l'illustrazione di istruzioni

Crea disegno al tratto, pannelli numerati, frecce, didascalie, viste di dettaglio, avvertenze e controlli di completamento.

Rifinisci ed esporta

Seleziona un risultato, modificalo con il testo, tieni insieme le versioni ed esporta in PNG o SVG per la documentazione.

Scarica il modello

Un modello Word modificabile con controllo documentale, DPI, attrezzatura, fasi numerate, punti chiave, criteri di accettazione, firme e storico revisioni, più un esempio già compilato. Senza lasciare l'e-mail. I file sono in inglese.

Cosa contiene l'esempio compilato

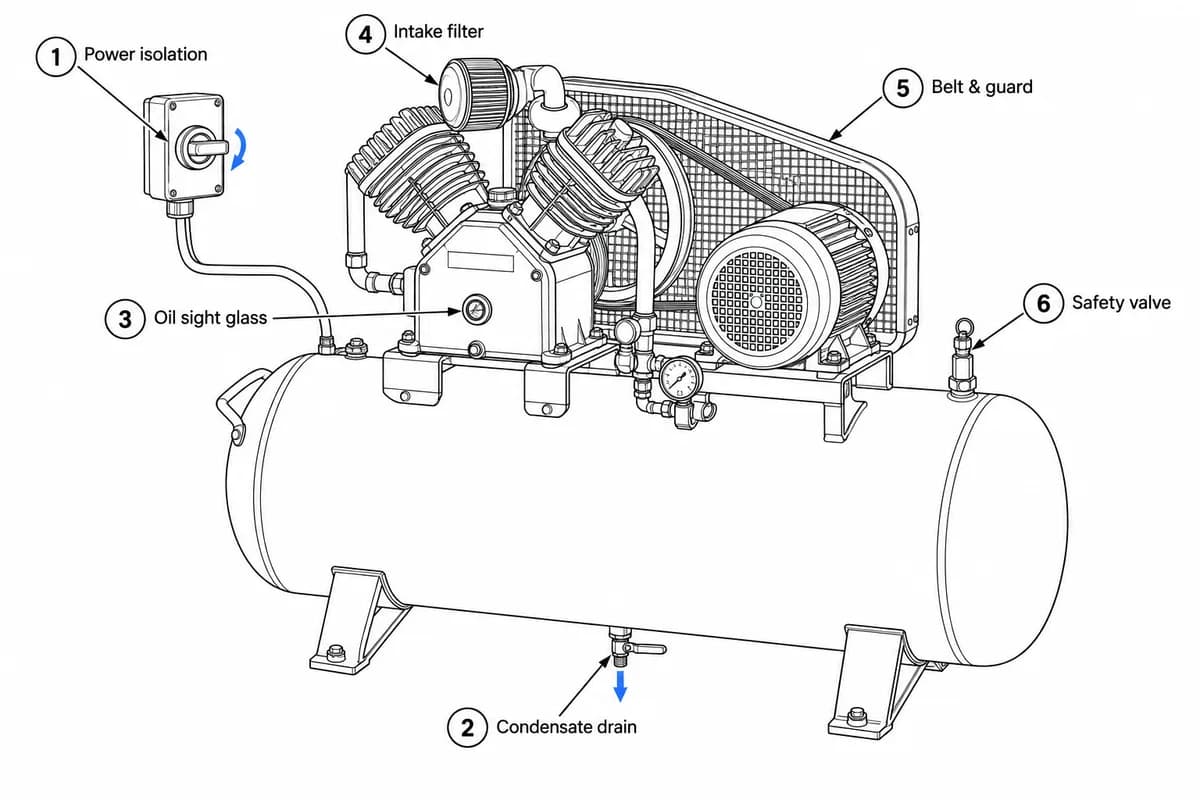

Istruzione di lavoro per la manutenzione del compressore d'aria: Punti di manutenzione: sezionatore, scarico condensa, spia livello olio, filtro di aspirazione, cinghia e carter, valvola di sicurezza — Punti di manutenzione: sezionatore, scarico condensa, spia livello olio, filtro di aspirazione, cinghia e carter, valvola di sicurezza

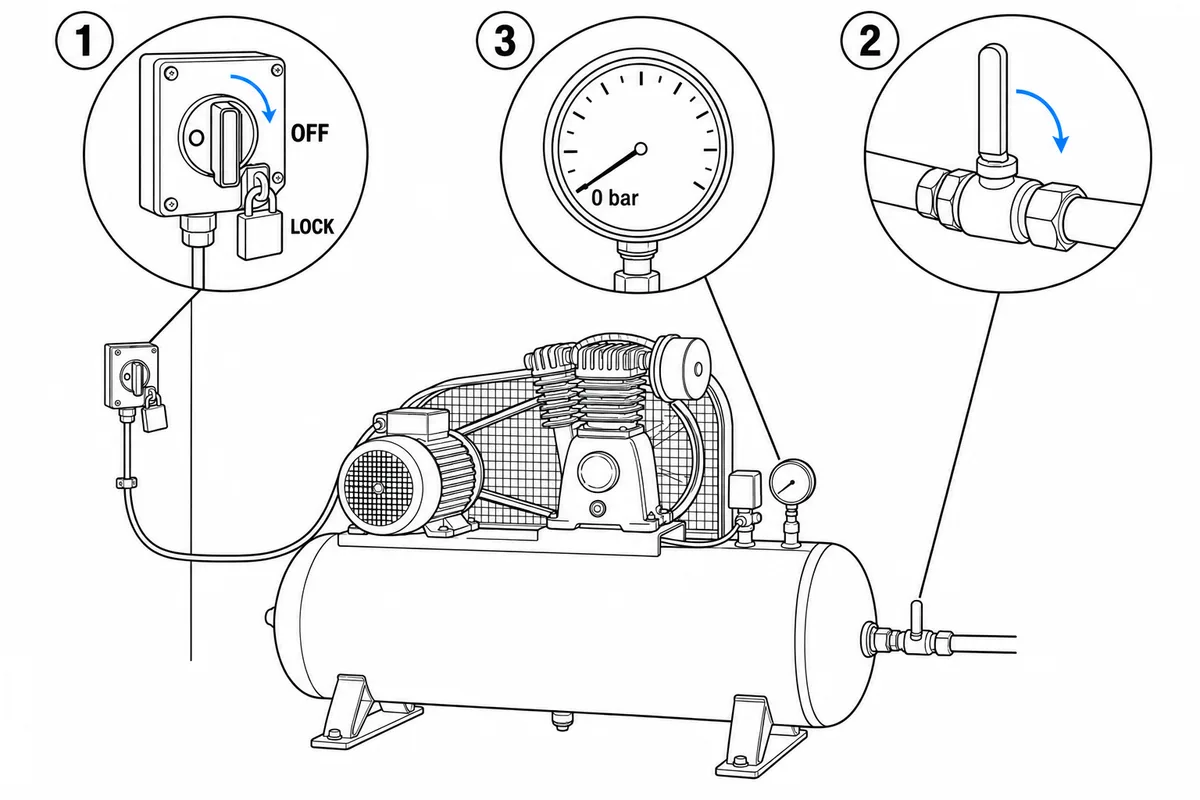

Istruzione di lavoro per la manutenzione del compressore d'aria: Fase 1 — Lucchettare il sezionatore, chiudere la valvola di uscita, verificare 0 bar — Fase 1 — Lucchettare il sezionatore, chiudere la valvola di uscita, verificare 0 bar

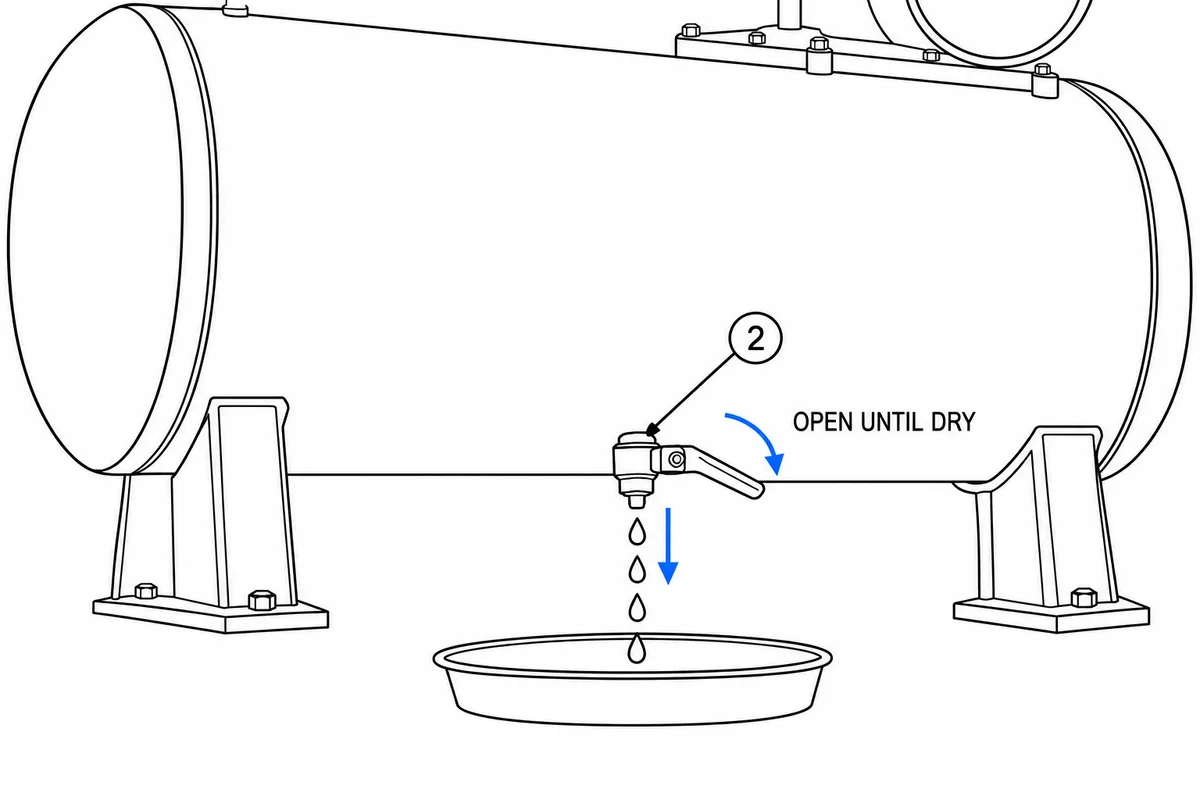

Istruzione di lavoro per la manutenzione del compressore d'aria: Fase 2 — Scaricare la condensa dal serbatoio — Fase 2 — Scaricare la condensa dal serbatoio

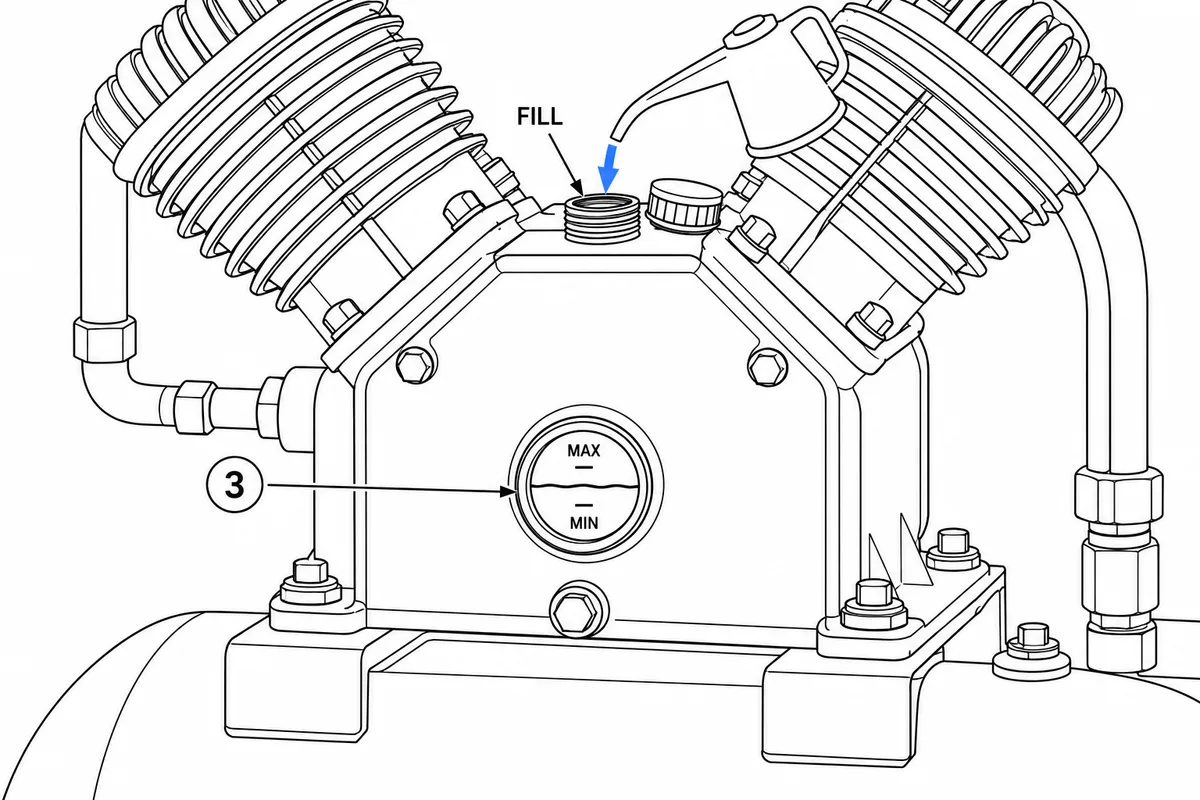

Istruzione di lavoro per la manutenzione del compressore d'aria: Fase 3 — Controllare che l'olio sia tra MIN e MAX — Fase 3 — Controllare che l'olio sia tra MIN e MAX

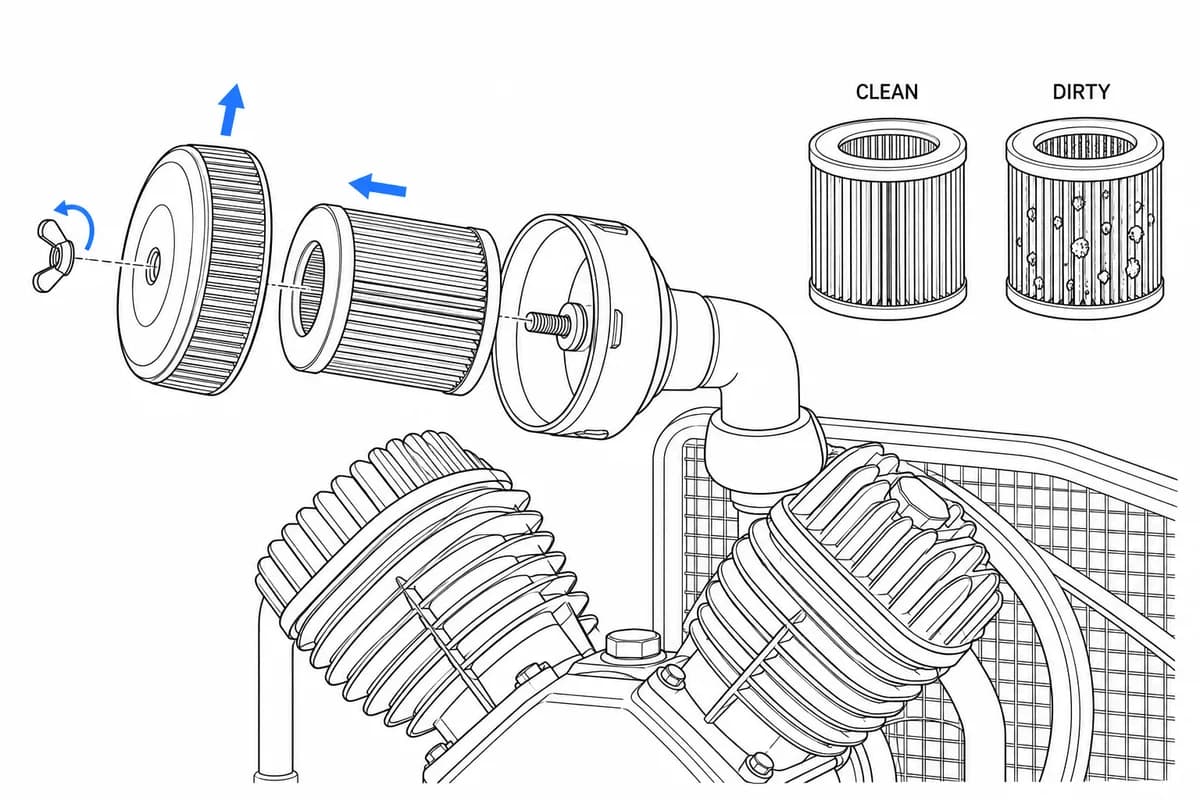

Istruzione di lavoro per la manutenzione del compressore d'aria: Fase 4 — Manutenzione del filtro di aspirazione — Fase 4 — Manutenzione del filtro di aspirazione

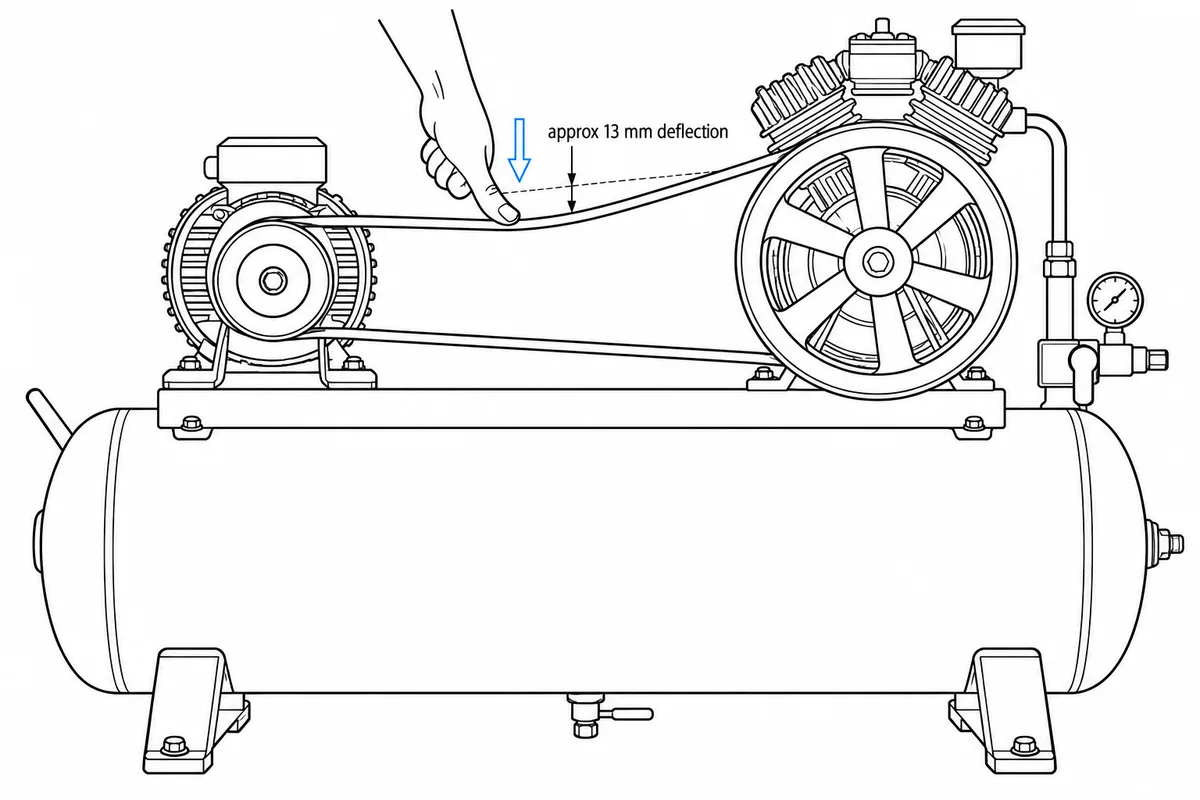

Istruzione di lavoro per la manutenzione del compressore d'aria: Fase 5 — Controllare la freccia della cinghia a metà campata (circa 13 mm) — Fase 5 — Controllare la freccia della cinghia a metà campata (circa 13 mm)

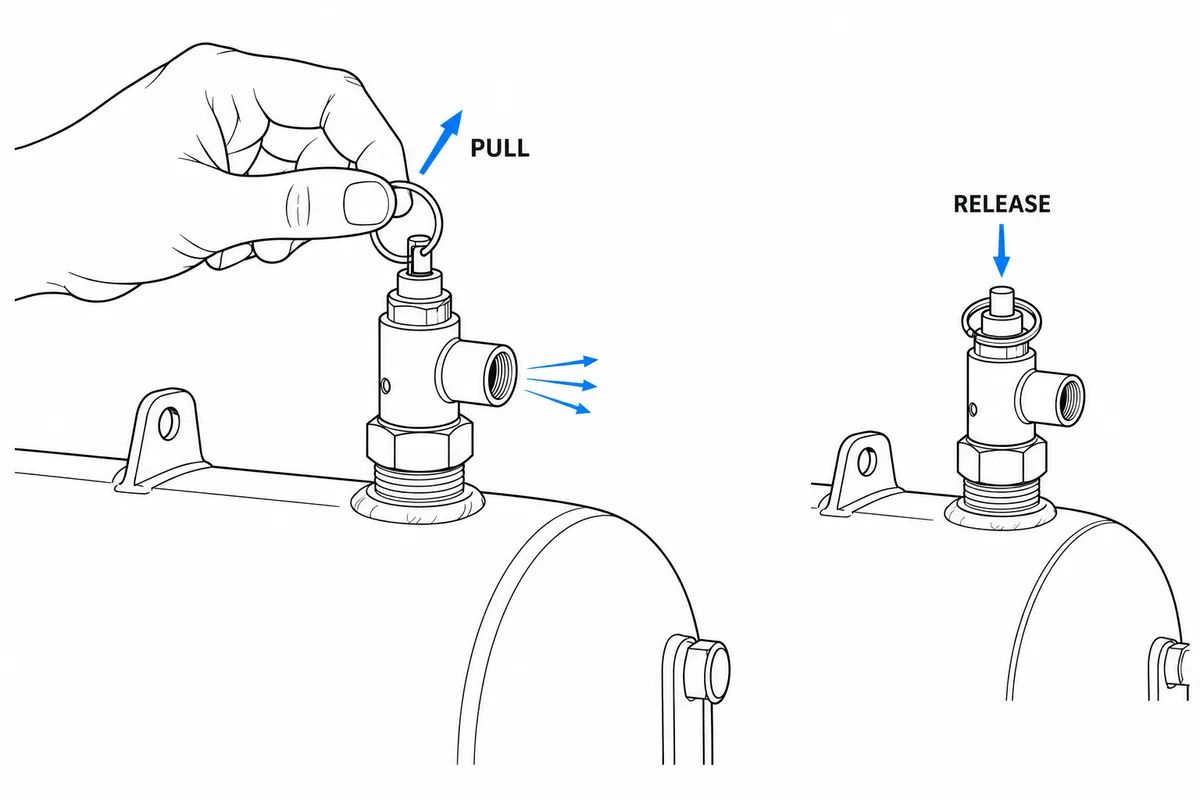

Istruzione di lavoro per la manutenzione del compressore d'aria: Fase 6 — Provare la valvola di sicurezza — Fase 6 — Provare la valvola di sicurezza

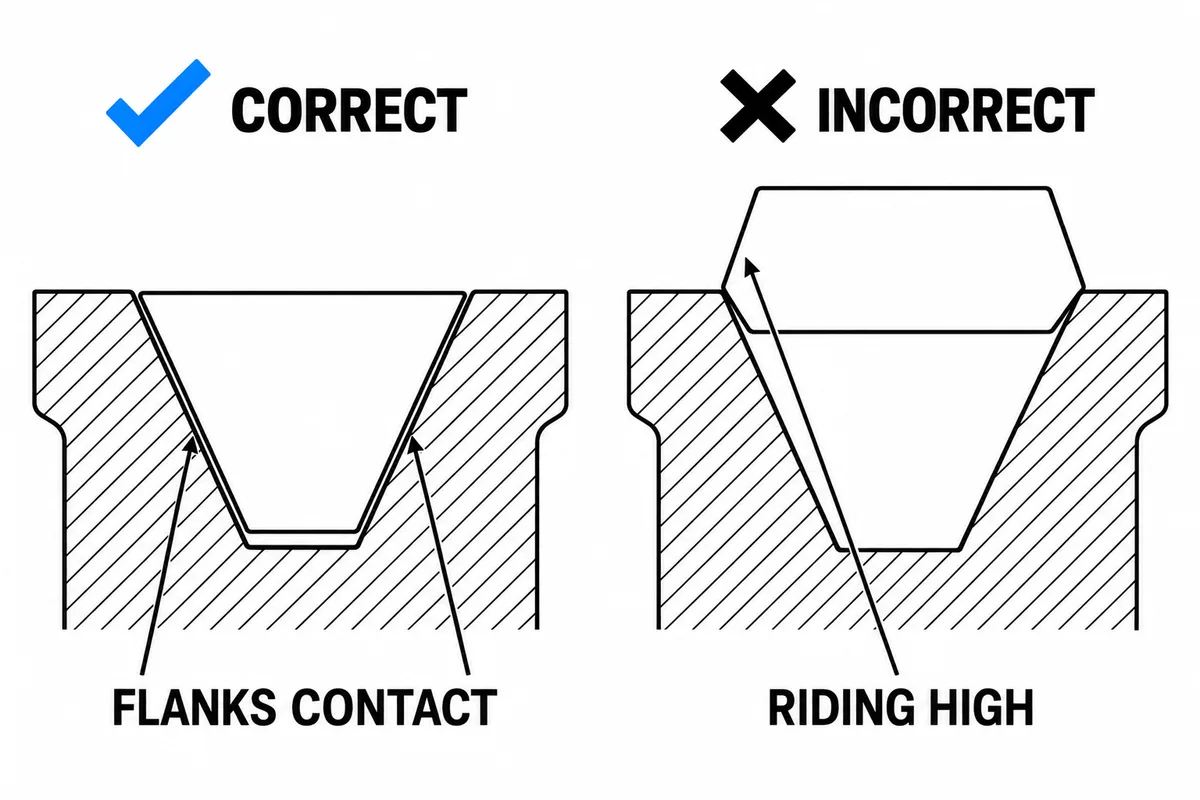

Istruzione di lavoro per la manutenzione del compressore d'aria: Controllo qualità — cinghia ben alloggiata o che sporge dalla gola — Controllo qualità — cinghia ben alloggiata o che sporge dalla gola

Modello di istruzione di lavoro

Vuoto e modificabile, con uno spazio riservato alla figura di ogni fase.

docx · 11 KB

Esempio compilato

Lo stesso modello compilato per la manutenzione di un compressore, con ogni fase illustrata.

docx · 3.9 MB

Esempio in PDF

Leggi l'esempio finito senza aprire Word, oppure stampalo così com'è.

pdf · 1.7 MB

Pagine ManualFig correlate

ManualFig ti offre la metà visiva di un modello di istruzione di lavoro: figure di fase numerate e coerenti da inserire nel tuo formato standard e riutilizzare tra i prodotti.

Generatore di illustrazioni per istruzioni di lavoro Come scrivere istruzioni operative: guida ed esempi Generatore di illustrazioni per guide rapide Sfoglia tutti gli strumenti ManualFig Software per istruzioni di lavoro digitali

Domande frequenti sul modello di istruzione di lavoro

Fornite anche il modello di documento?

Sì, il file Word qui sopra è il modello di documento. La maggior parte dei modelli lascia vuoti gli spazi per le immagini; in questo le fasi sono già illustrate e con ManualFig generi le stesse figure per la tua attrezzatura.

Come faccio a mantenere ogni fase coerente?

Riutilizza lo stesso prompt e gli stessi preset così che ogni fase generata condivida lo stesso stile di disegno al tratto, frecce e callout.

Posso esportare in SVG?

Sì. Vettorializza i risultati in SVG per ottenere asset di modello scalabili e riutilizzabili.

Genera le fasi del modello di istruzione di lavoro

Descrivi ogni fase o carica i riferimenti, genera figure coerenti, poi esporta per riutilizzarle.

Avvia una fase del modello
