Was ist eine Explosionszeichnung? Definition und Beispiele

Eine Kundin schreibt den Support an: Der kleine Kunststoffclip, der den Mixbehälter am Sockel hält, ist abgebrochen. Sie möchte ein Ersatzteil bestellen. Die erste Rückfrage des Supports ist denkbar einfach: Welches Teil? Die Kundin weiß es nicht. Es gibt vier ähnliche Clips, zwei Dichtungen und einen Kupplungsring, und auf dem Produktfoto im Shop ist keines davon klar zu erkennen. Es folgen zwei Tage Hin und Her – Fotos, Vermutungen, ein falsch geliefertes Teil – und aus einem Fünf-Euro-Bauteil wird eine Rückerstattung.

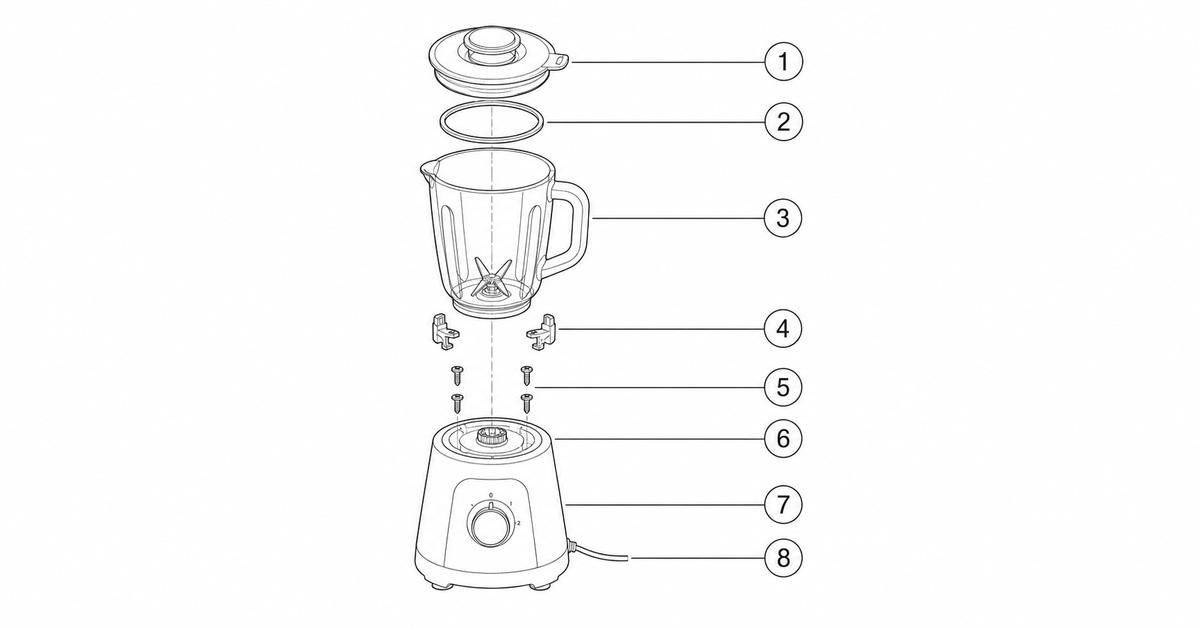

Eine Explosionszeichnung ist genau das Dokument, das so etwas verhindert. Sie zeigt das montierte Produkt mit seinen entlang der Montageachsen auseinandergezogenen Teilen, verbunden durch dünne Hinweislinien, sodass jeder sofort erkennt, wie alles zusammengehört. Jedes Teil erhält eine nummerierte Positionsblase, die auf eine Stückliste verweist. Die Kundin zeigt auf Blase 7, der Support liest „Kupplungsclip Mixbehälter" und versendet noch am selben Tag das richtige Teil.

Was eine Explosionszeichnung wirklich ist

Schlicht gesagt: Eine Explosionszeichnung ist ein einzelnes Bild eines Produkts, bei dem die Bauteile im Raum auseinandergezogen sind – so, als wäre das Produkt sanft auseinandergeflogen und mitten in der Luft eingefroren –, dabei aber entlang ihrer Montagerichtung ausgerichtet bleiben. Nichts liegt zufällig irgendwo: Eine Schraube schwebt genau über dem Loch, in das sie gehört, ein Deckel schwebt genau über dem Gehäuse, das er verschließt.

Diese räumliche Logik ist der eigentliche Sinn der Sache. Eine bloße Liste von Teilenamen sagt Ihnen, was es gibt. Eine Explosionszeichnung sagt Ihnen, wo jedes Teil sitzt und wie es mit seinen Nachbarn verbunden ist. Sie beantwortet, noch bevor jemand zum Werkzeug greift, die beiden Fragen, die hinter den meisten Support-Tickets und Montagefehlern stecken: Welche Teile gibt es, und in welchem Verhältnis stehen sie zueinander?

Die Variante, die in eine Anleitung gehört, ist bewusst einfach gehalten: saubere schwarze Strichgrafik auf weißem Grund, nummerierte Positionsblasen und gerade so viel Detail, dass sich jedes Teil identifizieren lässt. Sie ist kein Rendering, kein Foto und keine bemaßte Konstruktionszeichnung. Ihre einzige Aufgabe ist es, von Kundinnen, Technikern oder Monteuren auf einen Blick erfasst zu werden.

Wann sich eine Explosionszeichnung lohnt

Eine Explosionszeichnung verdient ihren Platz immer dann, wenn der Leser ein Produkt als Satz trennbarer Teile begreifen muss und nicht als einen einzigen Gegenstand. Die häufigsten Situationen:

• Stücklisten und BOM-Diagramme – nummerieren Sie jedes Bauteil, sodass jede Positionsblase auf eine Zeile im Bestellformular oder in der Stückliste verweist. So wird aus „dem kaputten Clip" das „Teil 7, Art.-Nr. BL-204".
• Service- und Reparaturanleitungen – zeigen die Demontagereihenfolge und wie die Teile ineinandergreifen, sodass ein Techniker in der richtigen Abfolge vorgeht und nichts mit Gewalt löst.
• Montageanleitungen – eröffnen einen Abschnitt mit einer Explosionsübersicht vor den Schritt-für-Schritt-Tafeln, damit der Leser die Gesamtstruktur sieht, bevor er einzelnen Schritten folgt.
• Ersatz- und Verschleißteilbestellung – geben Kunden einen verlässlichen Weg, genau das Teil zu benennen, das sie brauchen, ohne es in Worte fassen zu müssen.
• Schulungs- und Garantieunterlagen – eine gemeinsame Referenz, auf die alle mit denselben Nummern zeigen.

Muss Ihr Leser nur einen Knopf drücken oder eine Klappe öffnen, reicht eine einfache Beschriftungszeichnung. Greifen Sie zur Explosionszeichnung in dem Moment, in dem das Produkt zerlegt wird – oder in dem jemand ein Einzelteil davon bestellen muss.

Explosionszeichnung vs. CAD-/SolidWorks-Export

Hier herrscht viel Verwirrung, deshalb lohnt es sich, präzise zu sein. Eine SolidWorks- (oder beliebige CAD-) Explosionsdarstellung wird aus einem 3D-Modell für Konstruktionszwecke erzeugt. Sie ist an reale Geometrie, Toleranzen und die Fertigungsdaten hinter dem Teil gebunden. Sie ist exakt, schwer und dafür gebaut, die Produktion zu steuern.

Die Explosionszeichnung für die Anleitung ist ein anderes Ergebnis mit anderem Publikum. Sie ist eine erklärende Dokumentationszeichnung: vereinfachte Strichgrafik, nummerierte Positionsblasen, weißer Hintergrund und nur die Teile, die den Leser interessieren. Sie ist für Kundinnen oder Servicetechniker gemacht – nicht dafür, eine CNC-Maschine anzusteuern.

Die praktischen Unterschiede:

• Quelle – ein CAD-Export braucht ein vollständiges 3D-Modell; eine Dokumentationszeichnung lässt sich aus einem Produktfoto, einem einzelnen CAD-Screenshot oder einem Lieferantenbild erstellen.
• Detailtiefe – CAD zeigt jede Verrundung und jedes Gewinde; eine Anleitungszeichnung zeigt, was der Identifikation dient, und blendet den Rest aus.
• Zweck – CAD speist Fertigung und Validierung; die Dokumentation speist das Verständnis.
• Aufwand – eine Explosionsdarstellung in SolidWorks zu bauen, setzt das Modell und die Software voraus; eine Dokumentationsvariante lässt sich in Minuten aus einer Vorlage erzeugen.

ManualFig liefert die Dokumentationsvariante. Sie ersetzt weder CAD noch Bemaßung noch konstruktive Validierung – wo diese zählen, lassen Sie die Abbildung von der verantwortlichen Fachkraft prüfen. Für die Anleitung, das Beilageblatt und die Ersatzteilseite ist die Dokumentationszeichnung aber meist die bessere Wahl: sauberer, leichter und sehr viel schneller erstellt.

Was eine gute Explosionszeichnung enthält

Eine starke Explosionszeichnung ist mehr als nur „auseinandergezogene Teile". Mehrere Elemente trennen eine nützliche Zeichnung von einer verwirrenden:

• Teile entlang klarer Montageachsen getrennt, nicht zufällig schwebend. Jedes Bauteil liegt auf der Linie, die es bei der Montage zurücklegt, sodass das Auge des Lesers das Produkt im Kopf wieder zusammensetzen kann.
• Für jedes Bauteil eine nummerierte Positionsblase und eine Hinweislinie. Positionsblasen sind die kleinen eingekreisten Zahlen; Hinweislinien sind die dünnen Linien, die jede Blase mit ihrem Teil verbinden. Zusammen verknüpfen sie die Zeichnung mit der Stückliste.
• Verbindungselemente und Kleinteile separat ausweisen. Schrauben, Unterlegscheiben, Muttern und Clips gehen optisch leicht unter. Geben Sie ihnen eigene Positionsblasen oder bündeln Sie sie in einer Kleinteile-Legende, damit niemand raten muss.
• Einheitliche Strichstärke und Abstände. Teile sollten weit genug auseinanderliegen, um lesbar zu sein, aber nah genug, dass die Zusammenhänge offensichtlich bleiben.
• Optional ein vergrößerter Detailausschnitt für eine kritische oder knifflige Passung – ein kleiner Lupenkreis, der genau zeigt, wie zwei Teile ineinandergreifen.

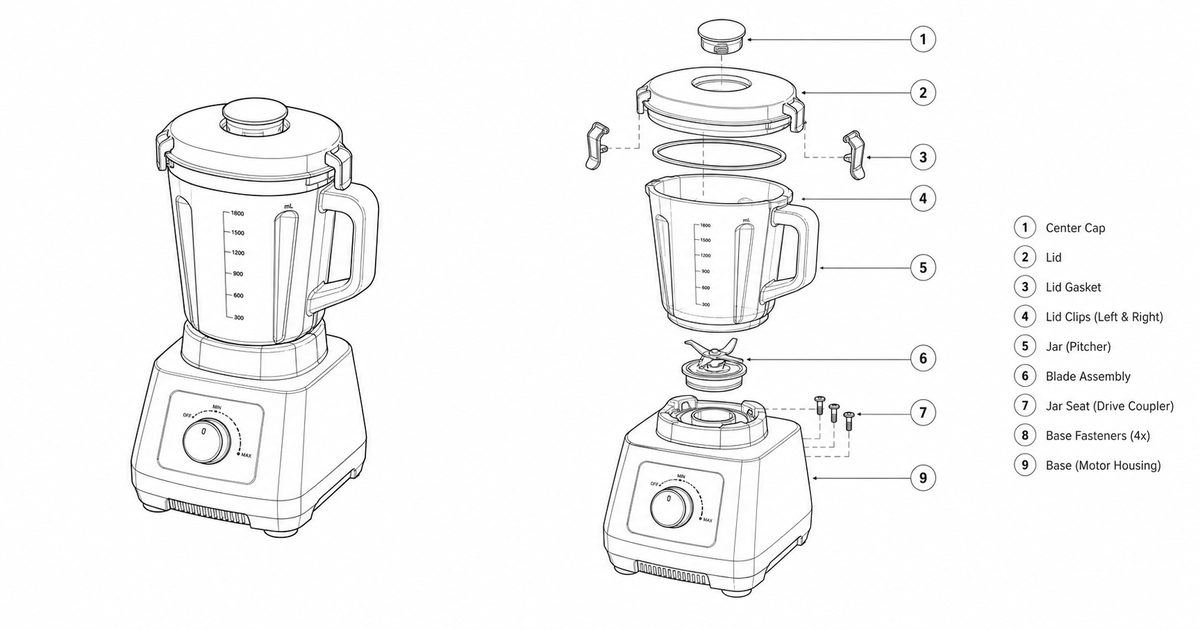

Stellen Sie das montierte Produkt und seine Explosionszeichnung nebeneinander, und das Dokument erklärt sich von selbst: Der Leser sieht den fertigen Gegenstand und denselben Gegenstand aufgefächert, mit jedem Teil nummeriert und nachverfolgbar.

So erstellen Sie eine aus einer Produkt- oder CAD-Vorlage

Sie müssen das Produkt nicht in CAD modellieren, um eine saubere Dokumentationszeichnung zu erhalten. Der schnellste Weg ist, von einer vorhandenen Vorlage auszugehen und zu beschreiben, was Sie wollen:

1. Beste Vorlage zusammensuchen – ein scharfes Produktfoto, ein CAD-Screenshot, ein Lieferantenbild oder eine bestehende Anleitungsseite. Je klarer die Teile in der Quelle getrennt sind, desto besser das Ergebnis.
2. Zweck festlegen – Stückliste, Serviceanleitung oder Montageübersicht. Das bestimmt, wie viele Teile Sie ausweisen und wie viel Detail jedes braucht.
3. Teile benennen, die nummeriert werden müssen, vor allem alles, was eine Kundin separat bestellen könnte.
4. Ansicht wählen – meist eine isometrische (Dreiviertel-) Perspektive, weil sie Tiefe zeigt und die Teile sauber entlang ihrer Achsen auseinanderziehen lässt.
5. Zeichnung erzeugen und dann prüfen, ob jedes Teil eine Positionsblase hat und ob die Auflösung logisch lesbar ist.
6. Feinschliff – neu nummerieren, Kleinteile gruppieren, einen Detailkreis ergänzen oder einen überfüllten Bereich vereinfachen.

Ein Prompt, der eine saubere, anleitungstaugliche Explosionszeichnung erzeugt, sieht so aus:

Erzeuge aus dieser Produktvorlage eine Explosionszeichnung als Strichgrafik.
Ziehe jedes Teil entlang seiner Montageachse in isometrischer Ansicht auseinander.
Versieh jedes Bauteil mit einer nummerierten Positionsblase und einer dünnen Hinweislinie.
Weise Verbindungselemente und Kleinteile separat mit eigenen Positionsblasen aus.
Schwarze Linien auf weißem Grund, dünne Hinweislinien, keine Schatten, kein Logo, keine Maße.
Lass neben der Zeichnung Platz für eine Stückliste.

Für eine Serviceanleitung, bei der die Demontagereihenfolge zählt, machen Sie die Abfolge explizit:

Erzeuge für dieses Produkt eine Service-Explosionszeichnung.
Trenne die Teile in Demontagereihenfolge, von oben nach unten.
Nummeriere jedes Teil in der Reihenfolge, in der es entfernt wird.
Ergänze einen vergrößerten Detailkreis an der Passung zwischen Dichtung und Gehäuse.
Halte saubere Anleitungs-Strichgrafik, weißen Hintergrund, keine Konstruktionsmaße.

Nach dem Erzeugen können Sie in der vollständigen Werkbank weiter bearbeiten – Teile neu nummerieren, Kleinteile hervorheben, einen Detailkreis ergänzen – und dann als PNG oder SVG exportieren.

Häufige Fehler, die Sie vermeiden sollten

• Schwebende Teile ohne Achsenlogik. Driftet eine Schraube seitlich von ihrem Loch weg, verliert der Leser den Montagezusammenhang. Halten Sie jedes Teil auf der Linie, die es tatsächlich zurücklegt.
• Kleinteile auslassen. Clips, Unterlegscheiben und Schrauben sind genau die Teile, die Kunden kaputtmachen und nachbestellen. Nicht nummerierte Kleinteile sind die häufigste Ursache für Falschbestellungen.
• Positionsblasen, die nicht zur Liste passen. Nummerieren Sie Zeichnung und Stückliste jedes Mal gemeinsam neu. Eine Abweichung ist schlimmer als gar keine Nummern.
• Zu viele Teile auf einmal. Ist ein Bereich dicht, nutzen Sie eine Detailbeschriftung oder teilen Sie auf zwei Zeichnungen auf, statt Hinweislinien überlappen zu lassen.
• Wie CAD behandeln. Maße, Toleranzen oder Konformitätszeichen auf einer Dokumentationszeichnung suggerieren eine Genauigkeit, die sie nicht trägt. Lassen Sie diese in der Konstruktionsdatei.
• Details erfinden. Erzeugte Grafik sollte keine Logos, Modellnummern oder Teile hinzufügen, die in der Vorlage nicht vorkommen.

FAQ

Was ist der Unterschied zwischen einer Explosionszeichnung und einer Montagezeichnung?

Eine Explosionszeichnung zeigt alle Teile auseinandergezogen, sodass Sie jedes einzelne identifizieren und verorten können. Eine Montagezeichnung zeigt das Produkt meist montiert, oft mit Schritten für den Zusammenbau. Viele Anleitungen nutzen beides: eine Explosionsübersicht, um die Teile vorzustellen, und anschließend Montageschritte, um sie der Reihe nach einzubauen.

Brauche ich CAD oder SolidWorks, um eine Explosionszeichnung zu erstellen?

Nein. CAD ist eine Möglichkeit und das richtige Werkzeug, wenn Sie das 3D-Modell besitzen und konstruktive Genauigkeit brauchen. Für eine Anleitung, eine Stückliste oder eine Serviceanleitung ist eine aus einem Produktfoto oder Screenshot erzeugte Dokumentationszeichnung schneller und für den Leser meist auch klarer.

Was bedeuten die nummerierten Kreise und Linien?

Die nummerierten Kreise heißen Positionsblasen, die dünnen Linien, die sie mit den Teilen verbinden, sind Hinweislinien. Jede Blasennummer entspricht einer Zeile in der Stückliste, sodass ein Leser auf eine Nummer zeigen und Teilenamen, Menge und Bestellnummer finden kann.

Welcher Blickwinkel funktioniert am besten?

Eine isometrische oder Dreiviertel-Perspektive ist Standard. Sie zeigt die Tiefe des Produkts und lässt die Teile sauber entlang ihrer Montageachsen auseinanderziehen, was eine flache Vorderansicht nicht ebenso gut leistet.
