Software de ilustração técnica: comparativo 2026

Uma redatora técnica de uma importadora de ferramentas elétricas recebe um projeto de manual de serviço: quarenta figuras, seis semanas de prazo e uma pasta de fotos enviada pelo fabricante no exterior. O manual precisa sair em português, com figuras claras. Ela começa a pesquisar software de ilustração técnica e bate na mesma parede em todas as páginas de produto: "importe sua montagem CAD". Não existe montagem CAD. O fabricante é dono dos modelos e não vai compartilhá-los, e mesmo que compartilhasse, ninguém na equipe de documentação sabe usar o SOLIDWORKS. Enquanto isso, as ferramentas de engenharia que ela consegue testar partem do problema oposto: muito CAD, nenhuma foto.

Essa é a linha divisória real da ilustração técnica em 2026, e é a primeira pergunta a responder antes de comparar recursos: você tem os arquivos CAD 3D ou tem fotografias? Toda ferramenta séria fica de um lado dessa linha. Este comparativo cobre as principais opções dos dois lados, com honestidade, inclusive onde cada uma é a escolha errada.

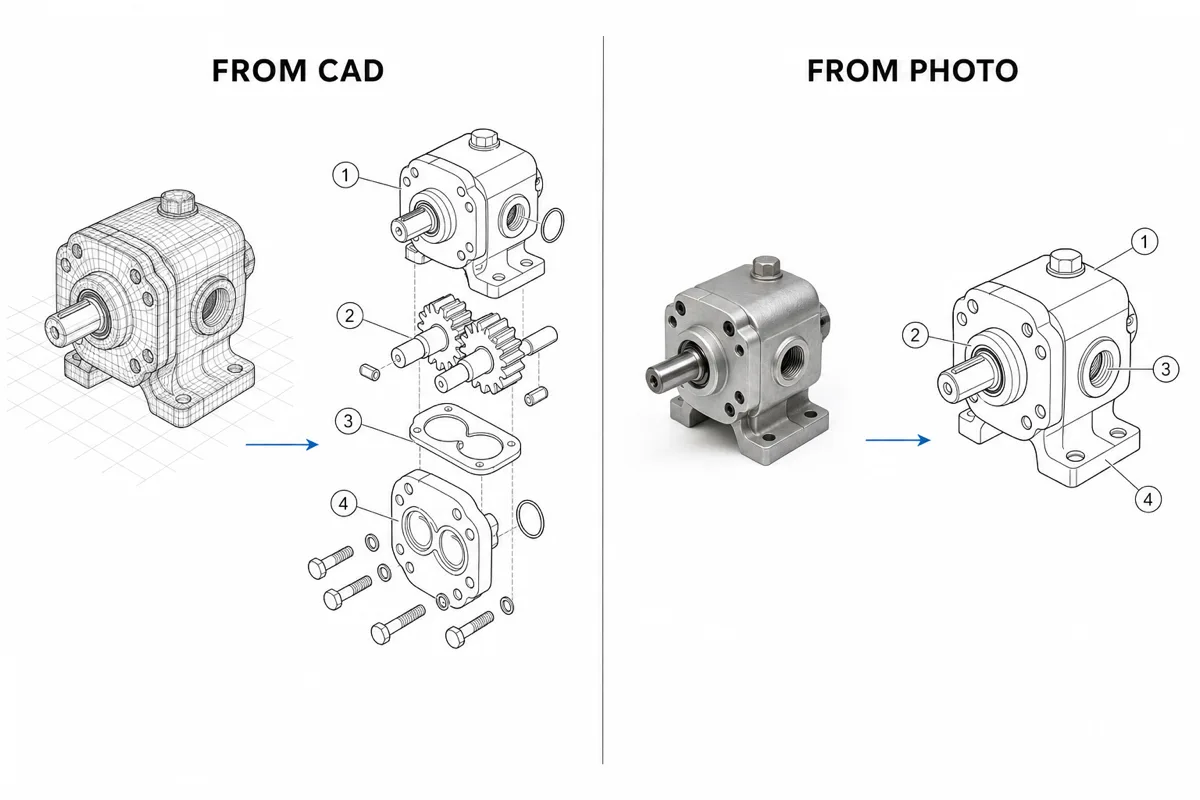

Software de ilustração técnica: as duas famílias

Ferramentas baseadas em CAD recebem um modelo 3D (SOLIDWORKS, Creo, STEP, JT…) e permitem compor vistas a partir dele: estados explodidos, cortes, chamadas, animações. Como trabalham sobre a geometria real, são associativas: quando a engenharia revisa o modelo, a ilustração é atualizada. São a família certa quando você é dono do CAD, precisa de fidelidade de engenharia ou quer saída 3D interativa.

Ferramentas baseadas em fotos e em desenho partem de uma referência 2D (foto do produto, captura de tela, escaneamento) ou de uma tela em branco. Historicamente, isso significava um ilustrador redesenhando o produto à mão numa ferramenta vetorial, e por isso esse lado do mercado era lento e caro. A geração por IA mudou isso: uma foto agora vira ilustração técnica em desenho de linha em minutos. Essa família é a certa quando o CAD não existe, não pode ser compartilhado ou quando quem faz as figuras é redator ou profissional de marketing, e não engenheiro.

Com essa divisão em mente, estas são as ferramentas que vale conhecer.

Ferramentas baseadas em CAD para vista explodida e animação

SOLIDWORKS Composer

A resposta padrão dentro do ecossistema SOLIDWORKS. O Composer recebe montagens CAD e produz vistas explodidas, figuras de peças com balões, line art vetorial e animações interativas, tudo vinculado ao modelo de forma associativa, de modo que a documentação acompanha as mudanças de projeto. É uma compra corporativa feita pelos revendedores da Dassault, com preço sob cotação, licença por usuário e uma curva de aprendizado real. Se a sua empresa projeta em SOLIDWORKS e a documentação fica perto da engenharia, é difícil argumentar contra o Composer. Se você não tem os modelos, ele não produz nada. Equipes nessa situação acabam procurando uma alternativa ao SOLIDWORKS Composer, não porque o Composer seja fraco, mas porque o único pré-requisito dele é impossível de cumprir.

PTC Creo Illustrate

O equivalente da PTC, feito para criar ilustrações técnicas 3D e 2D a partir de dados CAD: figuras explodidas, listas de peças, sequências animadas e ilustrações sincronizadas com o modelo de engenharia. Rende mais em empresas que já usam PTC, principalmente com o Windchill em fluxos de informação de serviço. Mesmo perfil do Composer: licenciamento corporativo, saída com qualidade de engenharia e dependência total dos dados 3D.

CorelDRAW Technical Suite

Uma suíte de desktop, e não um complemento de CAD. Junta as ferramentas vetoriais do CorelDRAW aos recursos de desenho técnico do Corel DESIGNER, com suporte a arquivos CAD 3D para trazer vistas do modelo para ilustrações 2D e publicação em formatos como 3D PDF e padrões como WebCGM. É vendida como assinatura convencional (historicamente também com licença perpétua), o que a torna a mais acessível das ferramentas com suporte a CAD. A contrapartida: no fundo, é uma suíte de desenho. O suporte a 3D coloca a geometria na página, mas compor e manter as figuras é trabalho manual de ilustração, o que favorece quem é ilustrador treinado.

Cadasio

A opção moderna, em nuvem, do lado CAD. O Cadasio importa modelos por add-ins para SolidWorks, Onshape, Fusion 360 e Inventor e produz instruções 3D interativas, visualizáveis no navegador: o leitor percorre a montagem num visualizador web, que pode ser incorporado à documentação, sem instalar nada. O preço é por assinatura, com plano gratuito para teste, e a adoção é bem mais fácil que a das suítes corporativas. A saída é de outra natureza: 3D interativo, não figuras estáticas. Mas o fluxo ainda começa num add-in de CAD, e o redator sem CAD fica travado de novo. Essa é a lacuna que uma alternativa ao Cadasio preenche. Vale deixar claro que uma ferramenta baseada em fotos não substitui o 3D interativo do Cadasio; ela resolve o problema vizinho, o de figuras estáticas sem modelo.

XVL Studio / XVL Work Instruction Suite (Lattice Technology)

O formato XVL da Lattice Technology comprime ao extremo grandes montagens CAD 3D, e a suíte XVL constrói sobre isso instruções de trabalho animadas e fiéis ao modelo, além de ilustrações técnicas. É presença constante nas indústrias automotiva e de máquinas pesadas, onde as montagens chegam a milhares de peças. Corporativa, sob cotação e voltada à engenharia de manufatura, não a uma equipe de documentação de uma pessoa só. Para animar a sequência de montagem de um trem de força inteiro a partir do CAD, é por aqui. Para quarenta figuras de um manual de serviço, é a ferramenta errada por uma ordem de grandeza.

Canvas Envision

O Canvas Envision se posiciona como plataforma de execução visual para a manufatura: criação de ilustrações e documentos interativos a partir de CAD, entrega no chão de fábrica e integrações com PLM/MES. Cobre criação e distribuição, não só a produção de figuras, e é vendido por assinatura com planos corporativos. É forte quando o objetivo são instruções de trabalho conectadas em toda a planta. Para figuras de um manual, é mais pesado que o necessário.

Ilustração técnica a partir de fotos e desenho

Adobe Illustrator

O editor vetorial genérico, e ainda o que muitos ilustradores técnicos freelancers usam. Controle ilimitado, saída padrão de mercado, preço por assinatura e nenhuma inteligência de ilustração técnica. Toda vista explodida, chamada e projeção isométrica é desenhada à mão. Por isso, o custo real não é a assinatura, e sim as horas de trabalho especializado: uma figura complexa pode tomar várias horas de um profissional. O Illustrator é a ferramenta certa quando você é ilustrador. É uma resposta ruim para "como a minha equipe vai produzir figuras".

ManualFig

A ManualFig é a opção baseada em fotos e, para ser transparente, a ferramenta é nossa; pese esta seção de acordo. Ela gera ilustrações técnicas (desenhos de linha, figuras de peças no estilo vista explodida, painéis de montagem numerados, diagramas com chamadas) diretamente a partir de fotos do produto, com exportação em PNG e SVG, e é grátis para começar. Sem arquivo CAD, sem add-in, sem modelagem.

Onde ela é, honestamente, a melhor opção: você tem fotos e não tem modelos; quem faz as figuras são redatores, gerentes de produto ou vendedores, e não engenheiros; você precisa de arte estática pronta para manual, rápido e com estilo consistente. A conversão de foto para desenho de linha é o movimento central (entra uma fotografia, sai um desenho de linha limpo), e todo o resto (passos, balões, painéis) é construído sobre ela.

Onde ela, honestamente, não é a resposta: não produz 3D interativo, não fica associada a um modelo de engenharia e entrega arte explicativa de documentação, não desenho técnico cotado. Se você é dono do CAD e precisa de instruções interativas fiéis ao modelo, Cadasio ou Composer continuam sendo a família certa.

Qual software de ilustração técnica escolher?

Percorra a lista e pare na primeira linha que descreve o seu caso:

1. Você tem modelos SOLIDWORKS e a documentação fica perto da engenharia → SOLIDWORKS Composer (ou Creo Illustrate numa empresa que usa PTC). Nesse ponto, figuras associativas baseadas em CAD compensam o peso de uma solução corporativa.
2. Você tem CAD em Onshape/Fusion/Inventor/SolidWorks e quer instruções web interativas → Cadasio. É o jeito mais leve de entrar no lado CAD, e a saída interativa é um avanço real na comunicação da montagem.
3. Você é um fabricante levando instruções visuais para a planta inteira, com PLM/MES no cenário → Canvas Envision ou XVL Work Instruction Suite, conforme o ecossistema e a complexidade das montagens.
4. Você tem um ilustrador treinado e fontes mistas 2D/3D → CorelDRAW Technical Suite, com o Illustrator como alternativa genérica.
5. Você tem fotos do produto, não tem CAD (ou não tem acesso a ele) e precisa de figuras estáticas para o manual → ManualFig. É o cenário que a família CAD simplesmente não atende, e era exatamente o da redatora da importadora no início deste artigo.

Seja qual for a linha em que você parou, faça o mesmo teste antes de fechar a compra. Pegue uma figura real de que a sua equipe precisa (não o modelo de demonstração do fornecedor) e produza-a de ponta a ponta na ferramenta candidata, do seu material de origem até a exportação encaixada no seu layout. Cronometre, incluindo a curva de aprendizado. Esse exercício revela o que as páginas de recursos escondem: se o seu CAD importa sem problemas, se a pessoa que vai fazer isso todo dia consegue usar a ferramenta e se o formato exportado sobrevive ao seu fluxo de publicação. Uma ferramenta que ganha a demonstração e perde esse teste vai perder também todas as semanas depois da compra.

Perguntas frequentes

Preciso de CAD para fazer uma vista explodida? Nas ferramentas CAD, sim: a vista explodida é gerada a partir do modelo 3D. Numa ferramenta baseada em fotos, você gera uma figura de peças no estilo vista explodida a partir de fotos das peças dispostas.

As famílias concorrem entre si? Com mais frequência elas se complementam. Muitas equipes mantêm ferramentas CAD na engenharia enquanto a documentação gera figuras a partir de fotos para o manual, porque os entregáveis são diferentes.

Quanto custa um software de ilustração técnica? Nas ferramentas corporativas baseadas em CAD, o preço é por cotação e varia com o número de licenças e de módulos, então trate qualquer valor específico que você encontrar na internet como desatualizado. Avalie primeiro a adequação ao seu fluxo de trabalho e peça cotações reais para a lista final.
