面向产品客服的故障排查说明图

客服团队经常反复回答同一个产品问题：复位按钮在哪里，滤芯应该怎么放，准备完成的指示灯是什么样，盖板往哪个方向打开。

故障排查说明图可以把这些重复答案变成视觉检查步骤。

常见错误

故障排查文章最容易写成客服内部流程，而不是用户能执行的检查。比如“复位设备”这句话对客服很清楚，但用户可能不知道复位按钮在哪里，也不知道按多久才算成功。

需要避免：

• 从内部原因开始，而不是从用户看到的现象开始
• 用一张产品总览图解释一个很小的故障点
• 一个面板里塞进多个检查动作
• 没有画出最终状态，比如绿灯、咔哒声、贴合、无漏水
• 只有文字，没有按钮、接口、卡扣、密封圈的局部图
• 流程图对客服有逻辑，但对客户太复杂

好的故障排查图，应该像客服人员在屏幕上指给用户看：先看这里，再按这里，最后确认这个状态。

从故障现象开始

好的故障排查图应该从用户看到的现象开始：

• 设备无法开机
• 水不流出
• 滤芯提示灯不消失
• 盖板无法锁上
• App 无法配对
• 更换后漏水

然后再展示检查顺序。

可以先把客服语言转成用户语言：

每个面板就是一个客服检查点

每个故障排查面板最好只表达一件事：

• 检查这个指示灯
• 按这个按钮
• 打开这个盖板
• 清洁这个部件
• 对齐这个组件
• 确认这个最终状态

如果客服团队已有话术模板，可以直接把话术变成第一版提示词。

面板顺序最好接近真实客服对话：先做安全、可见、容易的检查，再进入复位、清洁、更换或联系支持。

提示词模板

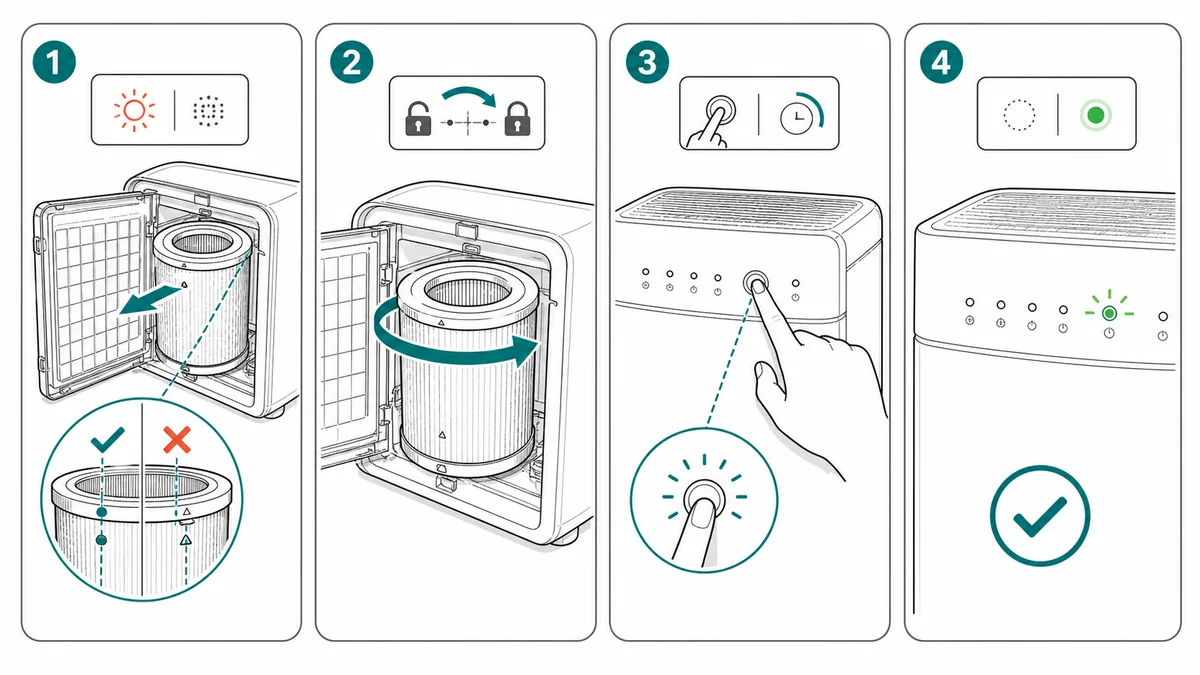

Create a four-panel troubleshooting guide illustration.
Symptom: filter warning remains on after replacement.
Panel 1: open the cover and check the filter orientation.
Panel 2: twist clockwise until the filter locks.
Panel 3: press and hold reset for 3 seconds.
Panel 4: show the green ready light.
Use clean line art, arrows, one detail zoom, and OK/X state labels.

电源问题可以这样写：

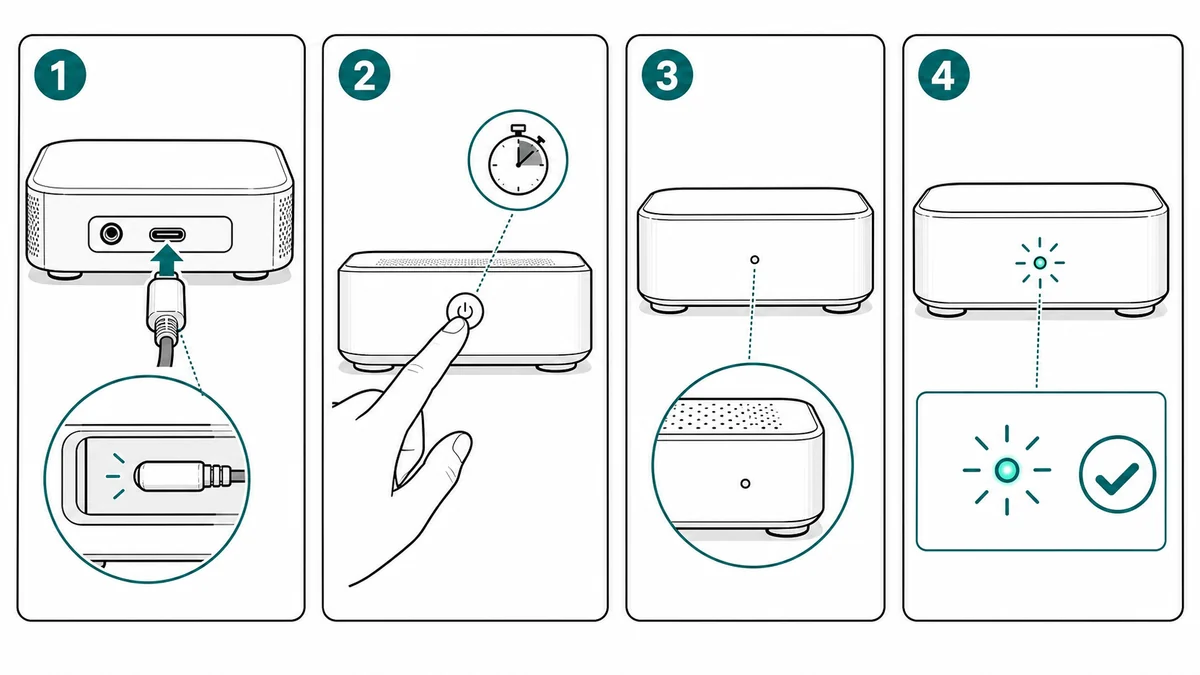

Create a troubleshooting illustration for a device that will not power on.
Panel 1: confirm charging cable is fully inserted into the rear port.
Panel 2: press and hold the power button for 3 seconds.
Panel 3: check the status light location.
Panel 4: show the expected ready light.
Use clean manual line art, close-up callout on the port, blue arrows, no brand logos.

漏水或装配不到位可以这样写：

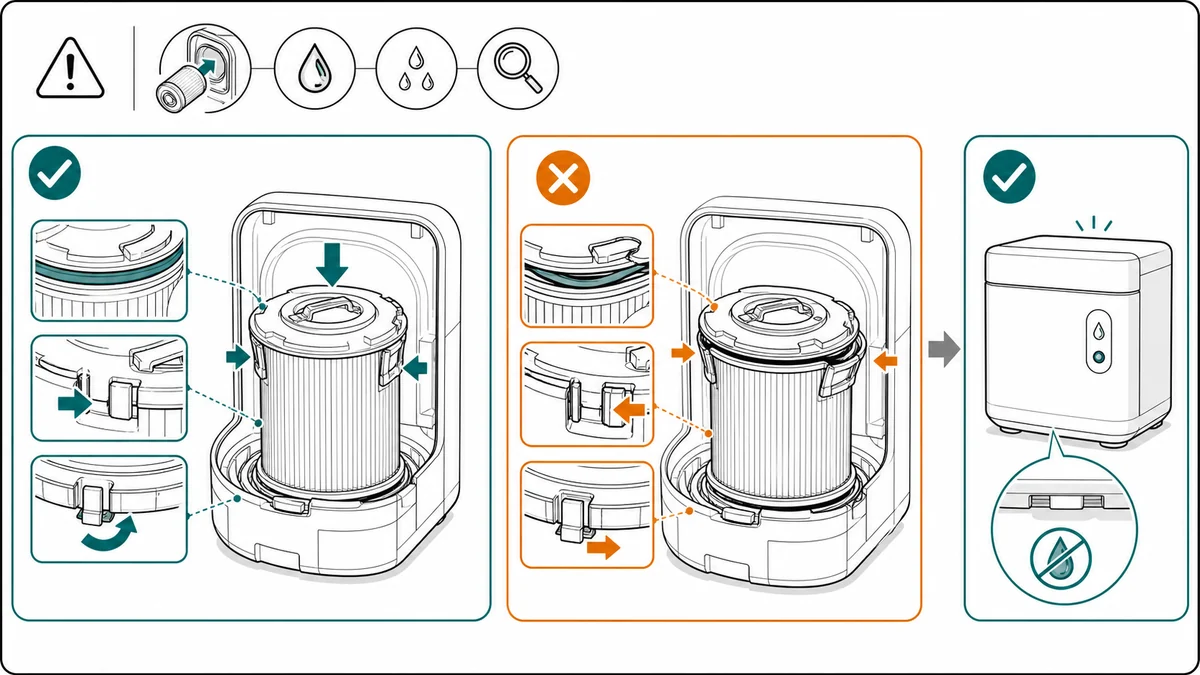

Create a troubleshooting guide figure for a product that leaks after filter replacement.
Show a correct/incorrect comparison of the filter seal.
Correct: gasket flat, tabs aligned, cartridge locked.
Incorrect: gasket twisted and cartridge not fully seated.
Add one close-up callout and final no-leak check.
Use simple line art, minimal labels, no exaggerated liquid spill.

谨慎使用流程图

流程图适合客服团队，但给用户看的流程图不能太密。只有当用户需要在两个可见状态之间做判断时，才适合画成流程：

• 灯亮或不亮
• 接口插牢或松动
• App 找到设备或找不到
• 滤芯锁住或没锁住
• 是否出现错误码

如果每个分支都要好几个动作，就不要把它们塞在一张图里。可以拆成多张检查图，帮助中心文章里按顺序连接。

用 ManualFig 的实际流程

1. 从客服工单、话术模板、聊天记录或帮助中心草稿里找高频问题。
2. 把问题改写成用户看得见的现象。
3. 按客服真实检查顺序列出步骤。
4. 准备按钮、接口、指示灯、盖板、滤芯、卡扣等参考图。
5. 用 ManualFig 生成一图一个检查点。
6. 修改局部放大、箭头方向和最终状态。
7. 导出到帮助中心、客服回复、产品说明书或包装二维码页。

同一张复位按钮局部图，可以同时出现在用户手册、帮助中心和客服回复里，这就是说明图的复用价值。

审核边界

故障排查内容可能影响安全、保修和服务政策。AI 适合先起草视觉图，最终顺序仍应由客服、产品或工程团队审核。

发布前检查：

• 第一张图是否对应用户看到的现象？
• 每个面板是否只表达一个检查或动作？
• 小按钮、接口、密封圈、指示灯是否有局部放大？
• 最终正确状态是否清楚？
• 是否避免了承诺维修结果、保修结果或未经批准的服务步骤？
• 是否清楚说明了何时停止操作并联系支持？
