Montage- und Fehlerbehebungsanleitungen: Beispiele nach Produkttyp

Der Support-Posteingang einer Möbelmarke erzählt jeden Montagmorgen dieselbe Geschichte. Ein Kunde kann Schraube A nicht von Schraube B unterscheiden, weil sie auf dem Foto identisch aussehen. Ein anderer schwört, der Kopfteil-Beschlag fehle, obwohl er in Wahrheit zusammen mit den Lattenrosten verpackt war. Ein dritter hat das Bettgestell verkehrt herum montiert, und jetzt lässt sich die Schublade nicht mehr einschieben. Nichts davon sind Produktfehler. Es sind Illustrationsfehler – das gedruckte Blatt zeigte das ganze Gestell auf einmal, mit einer Beschlagliste in grauer Sechs-Punkt-Schrift und ohne einen einzigen Pfeil, der angibt, in welche Richtung die Schiene zeigt.

Die Lösung sind nicht mehr Worte. Es ist dasselbe visuelle Drehbuch, Produkt für Produkt angewendet: nummerierte Schritte, eine Abbildung pro Schritt, ein blauer Pfeil auf der Handlung, Beschläge in der Größe gezeigt, die der Leser wirklich braucht, und ein Richtig-Falsch-Feld genau dort, wo die Leute es falsch machen. Die Kategorien ändern sich – ein Trampolin-Netz ist kein Waschmaschinenfilter –, aber die visuelle Grammatik bleibt konstant.

Das visuelle Drehbuch, das für jedes Produkt funktioniert

Bevor Sie nach Kategorie aufteilen, legen Sie die Grammatik fest. Eine gute Montage- oder Fehlerbehebungsabbildung leistet immer dieselben fünf Dinge, ganz gleich, was auf der Seite zu sehen ist:

1. Eine Handlung pro Schritt. Wenn ein Schritt lautet „Schiene anbringen und beide Schrauben anziehen und Ausrichtung prüfen", sind das drei Schritte. Teilen Sie sie auf.
2. Eine Abbildung pro Schritt, nummeriert. Die Nummer an der Abbildung stimmt mit der Nummer im Text überein. Leser sollten nie raten müssen, welche Zeichnung zu welcher Zeile gehört.
3. Blaue Pfeile für Bewegung. Reservieren Sie eine Pfeilfarbe für „jetzt das tun". Einsetzen, Drehen, Anheben und Schieben erhalten jeweils einen Pfeil, der der echten Bewegungsrichtung entspricht.
4. Beschläge in brauchbarer Größe gezeigt. Schrauben, Bolzen, Dübel und Beschläge erscheinen neben dem Schritt, der sie verwendet, mit Stückzahlen – nicht vergraben in einer Sammelliste auf Seite eins.
5. Ein Richtig-Falsch-Einschub, wo es zählt. Nur bei den Schritten, an denen die Leute tatsächlich scheitern – Ausrichtung, Sitz, Verriegelung –, zeigen Sie den richtigen und den falschen Zustand nebeneinander.

Halten Sie alles andere ruhig. Leichtere Strichstärke für den Rest des Produkts, keine Marketingschatten, keine Reflexionen, kein dekorativer Hintergrund. Der Blick soll auf dem Teil landen, das berührt wird, und auf dem Pfeil, der die Bewegung zeigt.

Montageanleitungen nach Produkttyp

Flachpack- und Mehrteilprodukte scheitern vor allem an zwei Dingen: an der Ausrichtung und an der Klarheit der Verbindungselemente. Der Leser muss wissen, in welche Richtung ein Teil zeigt und genau welches Verbindungselement wohin gehört.

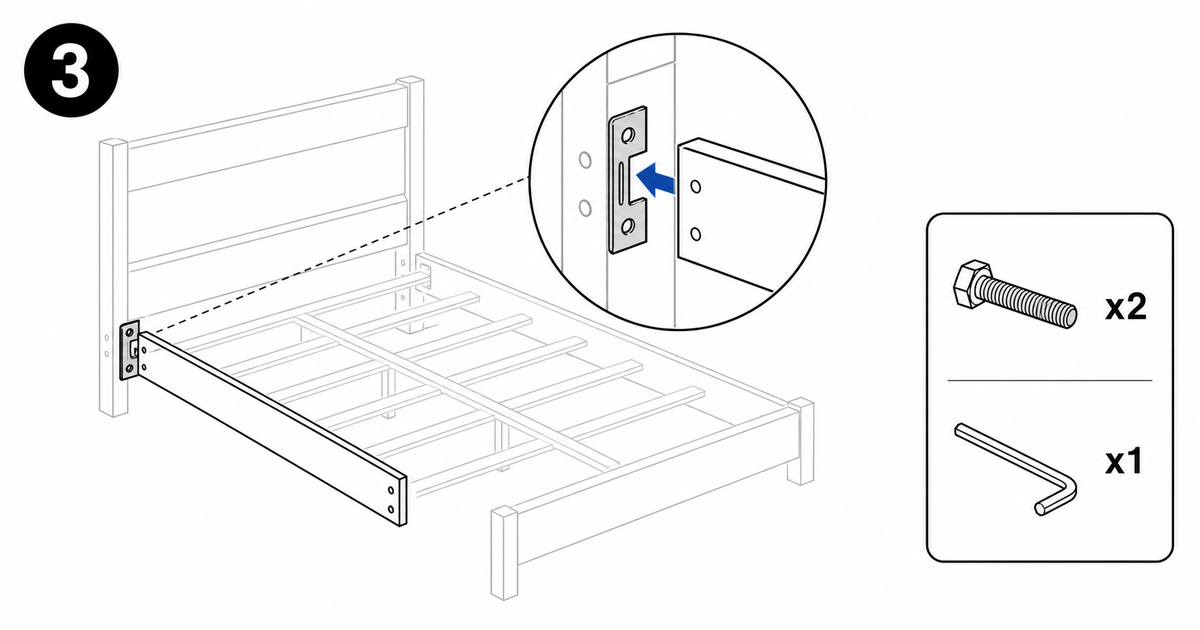

Betten und Gestelle. Zeigen Sie Schienen, Lattenroste, Kopfteil, Fußteil und Beschläge als getrennte, erkennbare Teile. Geben Sie dem Beschlagbeutel eine eigene Beschriftung mit Stückzahlen – Leser sollten die Schrauben abzählen können, bevor sie beginnen. Verwenden Sie Ausrichtungspfeile an jeder Schiene oder Platte mit Vorder- und Rückseite, und fügen Sie einen Richtig-Falsch-Einschub für die eine Verbindung hinzu, die leicht zu vertauschen ist. Beginnen Sie mit dem Generator für Bettgestell-Montageanleitungen.

Kinderbetten und Etagenbetten. Dieselbe Struktur, mit zwei Ergänzungen von echtem Sicherheitsgewicht: Schutzgitter und Leitern. Zeigen Sie das Schutzgitter eingesetzt und verriegelt, nicht nur lose aufliegend, und schließen Sie mit einer Stabilitätsprüfung ab – eine Hand drückt gegen das montierte Gestell, um zu bestätigen, dass es nicht wackelt. Machen Sie die Endzustands-Zeichnung unmissverständlich.

Grills und Outdoor-Geräte. Beschriften Sie Brenner, Beine, Seitenteile und die Feuerbox, und zeigen Sie die Reihenfolge der Verbindungselemente, damit das Gestell rechtwinklig wird. Outdoor-Produkte werden oft mit mehreren ähnlich aussehenden Bolzen geliefert; ein kleiner Beschlag-Einschub, der lange von kurzen Bolzen unterscheidet, verhindert die häufigste Nacharbeit.

Trampoline. Rahmen, Federn und Netz erhalten jeweils eine eigene Schrittgruppe. Die Federmontage ist die Gefahrenzone, zeigen Sie deshalb das Federwerkzeug und die Spannungsrichtung mit einem klaren Pfeil. Netzstangen brauchen Ausrichtungspfeile und eine abschließende Abbildung, die bestätigt, dass die Umrandung vollständig zugezogen und eingesetzt ist.

Für all diese liefern der Generator für Möbel-Montageanleitungen und der allgemeine Generator für Montageanleitung-Illustrationen die Basisabbildungen, die Sie dann Schritt für Schritt verfeinern.

Fehlerbehebungsanleitungen nach Produkttyp

Fehlerbehebungsinhalte funktionieren am besten, wenn jede Lösung eine nummerierte Abbildung ist und keine Textwand. Die Aufgabe verschiebt sich gegenüber der Montage leicht: Statt zu zeigen, wie Teile zusammenkommen, zeigen Sie, wo das Symptom sitzt und wie der richtige Zustand nach der Behebung aussieht.

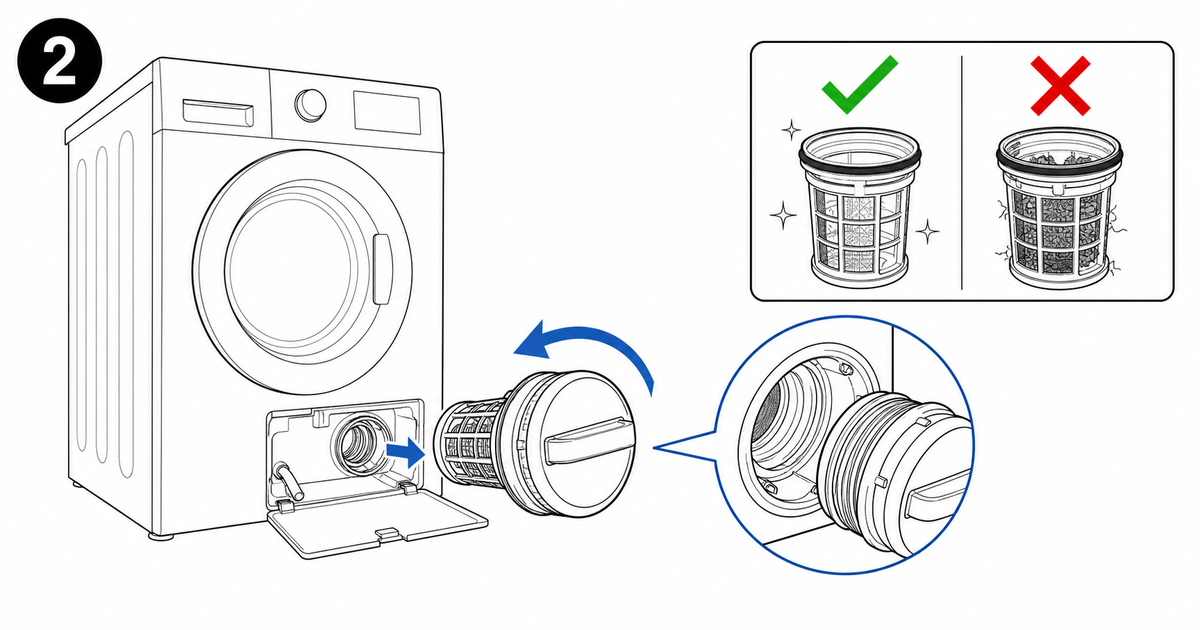

Waschmaschinen. Das klassische Ticket lautet „pumpt nicht ab". Machen Sie daraus drei Abbildungen: die Filterklappe am Sockel öffnen, den Filter reinigen (mit einem Richtig-Falsch-Einschub für einen verstopften gegenüber einem sauberen Filter) und den Ablaufschlauch auf Knicke prüfen. Eine Nahaufnahme des Filtergehäuses spart einen ganzen Absatz Beschreibung.

Wasserenthärter. „Kein weiches Wasser" lässt sich meist auf Salz, Soleleitung oder Regeneration zurückführen. Zeigen Sie den Salzstand im Solebehälter mit einer klaren Füllmarke, eine Nahaufnahme des Soleleitungsanschlusses und einen Schritt, der einen manuellen Regenerationszyklus auslöst. Der Richtig-Falsch-Einschub ist hier die Salzbrücke – zeigen Sie ein gesundes Salzbett gegenüber einem verkrusteten.

Warmwasserbereiter. „Kein heißes Wasser" gliedert sich in Zündflamme, Thermostat und Sicherung. Jedes bekommt eine Abbildung: die Zündflammeneinheit mit dem Zündpunkt per Pfeil markiert, das Thermostatrad in seiner korrekten Stellung und den Sicherungskasten mit dem markierten Schalter. Halten Sie die Abbildungen vorsichtig und leiten Sie das fertige Blatt durch eine Sicherheitsprüfung. Siehe den Generator für Warmwasserbereiter-Fehlerbehebung.

Drucker. Papierstaus und das erneute Einsetzen von Patronen sind die beiden häufigsten Tickets. Bei Staus zeigen Sie die geöffnete Zugangsklappe mit einem Pfeil, der die Richtung zum Herausziehen des Blattes nachzeichnet – gegen den Einzugsweg zu ziehen, reißt das Papier und hinterlässt Fetzen. Bei Patronen zeigen Sie die Schlittenposition und die Klick-zum-Einrasten-Bewegung, mit einem Richtig-Falsch-Einschub für eine Patrone, die eingesetzt aussieht, aber nicht eingerastet ist. Siehe den Generator für Drucker-Fehlerbehebung.

Jede dieser Anleitungen kann vom allgemeinen Generator für Fehlerbehebungs-Illustrationen ausgehen und dann je Symptom feinjustiert werden.

Eine Prompt-Vorlage zum Anpassen

Dasselbe Prompt-Grundgerüst funktioniert für Montage und Fehlerbehebung. Tauschen Sie Produkt, Schritte und Fehlerstelle aus:

Erstelle aus dieser Produktreferenz eine saubere Strichzeichnung als Anleitungsabbildung.
Stil: schwarze und graue Linienführung auf weißem Hintergrund, keine Schatten, keine Reflexionen, kein Logo, kein Markentext.
Zeige Schritt N der Abfolge: [die einzelne Handlung dieses Schritts].
Füge einen blauen Pfeil hinzu, der die Richtung des [Einsetzens / Drehens / Anhebens / Schiebens] zeigt.
Füge eine kleine Beschlag-Beschriftung hinzu, die die in diesem Schritt verwendeten Verbindungselemente mit Stückzahlen auflistet.
Wenn dies ein Schritt ist, den die Leute falsch machen, füge einen Richtig-Falsch-Einschub hinzu: links der korrekte eingesetzte Zustand, rechts der häufige Fehler.
Lass unten Rand frei für eine nummerierte Bildunterschrift.

Erzeugen Sie zwei oder drei Varianten pro Schritt, wählen Sie die dem echten Produkt nächste und korrigieren Sie Pfeile und Beschriftungen in einem zweiten Durchgang. Das ist schneller, als einer einzigen perfekten Abbildung im ersten Versuch hinterherzujagen.

Häufige Fehler, die Sie vermeiden sollten

Dieselben Fehler tauchen in jeder Kategorie auf:

• Das ganze Produkt zeigen, wenn der Schritt nur eine Schiene, einen Filter oder einen Riegel betrifft.
• Beschläge in einer einzigen Sammelliste vergraben, statt sie neben den Schritt zu stellen, der sie verwendet.
• Pfeile, die in die Nähe der Handlung zeigen, aber nicht genau auf den Kontaktpunkt.
• Den Richtig-Falsch-Einschub bei dem einen Schritt auslassen, an dem alle scheitern.
• Beschriftungen, die so lang sind, dass sie das Layout nach der Übersetzung sprengen.
• Zulassen, dass die erzeugte Grafik Logos, Modellnummern, Zertifizierungszeichen oder Maße erfindet.
• Marketingschatten und Reflexionen belassen, die das Teil verdecken, das der Leser braucht.

Gute Anleitungsgrafik ist selektiv. Bewahren Sie die Silhouette, das berührte Teil und den Bewegungshinweis. Alles andere verblasst zu leichteren Linien oder verschwindet.

Einen einheitlichen Stil über eine ganze Bibliothek hinweg halten

Eine Support-Bibliothek liest sich nur dann als eine Marke, wenn jede Abbildung denselben Look teilt. Legen Sie Strichstärke, Pfeilfarbe und -form, Beschriftungsstil und Einschub-Layout einmal fest und verwenden Sie sie wieder. Wenn sich ein Teil ändert – eine neue Beschlagform, ein versetzter Filter –, bearbeiten Sie den Prompt und erzeugen die betroffene Abbildung neu, statt den ganzen Satz neu zu zeichnen. Archivieren Sie Prompt und Referenzbild neben jedem Export, damit eine künftige Aktualisierung eine Bearbeitung ist und kein Neuaufbau.

Stöbern Sie durch alle Werkzeuge auf der Werkzeug-Seite, verfeinern Sie Ergebnisse in der vollständigen Werkbank und exportieren Sie PNG für Artikel in einem einzelnen Kanal oder SVG für Abbildungen, die in mehreren Größen erscheinen.

FAQ

Sollten Montage- und Fehlerbehebungsabbildungen denselben Stil verwenden?

Ja. Die visuelle Grammatik – nummerierte Schritte, blaue Handlungspfeile, Beschlag-Beschriftungen, Richtig-Falsch-Einschübe – ist identisch. Nur das Motiv ändert sich. Ein gemeinsamer Stil hält Ihre gesamte Bibliothek kohärent und erlaubt Lesern, das in einer Anleitung Gelernte auf die nächste zu übertragen.

Wo genau sollte ein Richtig-Falsch-Einschub stehen?

Nur bei Schritten, an denen die Leute tatsächlich scheitern: Ausrichtung (eine verkehrt eingebaute Schiene), Sitz (ein Filter oder eine Patrone, die eingesetzt aussieht, aber nicht eingerastet ist) und Verriegelung (ein Schutzgitter, das nur aufliegt statt gesichert zu sein). Den Einschub überall einzusetzen, verwässert sein Signal. Reservieren Sie ihn für die echten Fehlerstellen.

PNG oder SVG für diese Anleitungen?

Nutzen Sie PNG, wenn die Abbildung in einer Größe in einem Kanal lebt, etwa in einem einzelnen Hilfecenter-Artikel. Nutzen Sie SVG, wenn die Abbildung in mehreren Größen erscheint – eine gedruckte Bedienungsanleitung plus ein Web-Hilfecenter oder ein vollständiges Blatt plus ein Thumbnail –, damit Pfeile und Beschriftungen ohne Neu-Rendern skalieren. Im Zweifel ist SVG die Standardwahl; ein Downgrade ist ein Klick.

Kann ich eine ganze nummerierte Abfolge auf einmal erzeugen?

Erzeugen Sie jeden Schritt als eigene Abbildung, damit Sie eine überarbeiten können, ohne die übrigen zu stören, aber behalten Sie denselben Stilanker bei. Archivieren Sie die Prompts gemeinsam als Satz, sodass Sie, wenn sich später das Teil von Schritt drei ändert, nur diese eine Abbildung neu erzeugen und sie weiterhin zu den Schritten eins, zwei und vier passt.
