Come scrivere istruzioni di montaggio: guida ed esempi

Sabato pomeriggio, un soggiorno di Bologna. Un cliente apre lo scatolone di una libreria comprata online, rovescia a terra pannelli e sacchetti di viteria e trova le istruzioni di montaggio: un foglio fotocopiato, un paragrafo di testo per passaggio e una sola foto del mobile finito. Venti minuti dopo gli eccentrici sono montati al contrario, lo schienale è finito davanti e la recensione da una stella è già mezza scritta: «impossibile da montare». Il mobile va benissimo. Ha fallito il foglio. Sapere come scrivere istruzioni di montaggio che funzionano è quello che separa le due cose.

Le istruzioni di montaggio sono la pagina con più peso che un'azienda di prodotto mette nella scatola. Vengono lette nel momento peggiore (mani occupate, pazienza al limite, pezzi ovunque) e giudicate all'istante. La buona notizia è che le istruzioni efficaci seguono una struttura ripetibile, e con gli strumenti di oggi puoi costruirle partendo solo dalle foto del prodotto. In questa guida: perché le istruzioni falliscono, i sette passaggi per scriverle, cosa contiene un buon pannello, come funzionano le istruzioni senza parole e tre esempi concreti.

Perché le istruzioni di montaggio non funzionano

Prima di scrivere un buon manuale di montaggio conviene dare un nome preciso agli errori di quelli scadenti, perché ognuno è una scelta di progettazione che puoi ribaltare:

• Testo dove servirebbe un disegno. «Inserire il tassello B nel foro 4 del pannello C verificando che il bordo finito sia rivolto verso l'esterno» sono quattro decisioni nascoste in una frase. Un disegno con una freccia dice la stessa cosa in mezzo secondo.
• Foto al posto dei disegni. Una foto di un pannello color noce su un pavimento color noce nasconde bordi, fori e orientamento. I manuali usano il disegno al tratto per un motivo: toglie tutto tranne forma e collegamenti. È la stessa logica del disegno d'assieme nella documentazione tecnica: mostrare la struttura, nascondere il rumore.
• Più azioni in un solo passaggio. Se il passaggio 3 dice «fissa le gambe, inserisci i reggipiani e monta la traversa», il lettore sbaglierà l'ordine o ne salterà una.
• Nessuna identificazione dei pezzi all'inizio. Quando quattro viti si assomigliano e solo una è giusta, il lettore tira a indovinare. E tirando a indovinare si spanano i fori.
• Trappole di orientamento non segnalate. Ogni pezzo che si può montare ruotato di 180° verrà montato così, se il disegno non evidenzia l'asimmetria.
• La foto del mobile finito usata per ogni passaggio. Al lettore serve lo stato dell'assieme a questo passaggio, non il traguardo.

Quasi ogni ticket di assistenza, pezzo rovinato e reclamo per «viti mancanti» nasce da uno di questi punti. Il metodo che segue serve a prevenirli.

Come scrivere istruzioni di montaggio in 7 passaggi

Gli strumenti tradizionali di illustrazione tecnica danno per scontato che tu abbia un modello CAD 3D da esplodere e annotare. Chi scrive davvero il manuale (product manager, venditori online, redattori tecnici, piccoli produttori e mobilifici) spesso il CAD non ce l'ha, o ne ha uno che il fornitore non condivide. Il metodo basato sulle foto elimina questa dipendenza. Ecco il processo completo.

Passaggio 1: monta il prodotto tu e annota ogni azione

Monta il prodotto una volta, con calma, e scrivi ogni singola azione fisica mentre la fai: appoggia, inserisci, allinea, avvita, capovolgi, controlla. Segna dove hai esitato: ogni esitazione è la futura telefonata di un cliente. Questo registro grezzo è lo scheletro del manuale, e di solito contiene il doppio delle azioni che ti aspettavi.

Passaggio 2: fotografa ogni fase

Fotografa i pezzi disposti, poi l'assieme in ogni fase, sempre dalla stessa angolazione di tre quarti. Queste foto non finiranno nel manuale: sono il riferimento per le illustrazioni. Non serve un set fotografico; servono pezzi ben separati, la viteria visibile e un orientamento senza ambiguità. È qui che il metodo basato su foto si stacca dagli strumenti CAD: soluzioni come SOLIDWORKS Composer o Cadasio hanno bisogno del modello 3D per creare una vista, qui la fonte è la foto.

Passaggio 3: un'azione per passaggio

Riprendi il registro delle azioni e dividilo in modo che ogni passaggio contenga un solo verbo. «Fissa il fianco con quattro bulloni» è un passaggio. «Fissa il fianco, poi il cielo» sono due. Se il numero ti sembra alto, non accorpare: dieci passaggi chiari battono sei passaggi ambigui. Numerali seguendo rigorosamente l'ordine di montaggio.

Passaggio 4: apri con la panoramica dei componenti

Prima del passaggio 1 servono due pannelli: l'elenco dei componenti, con ogni pezzo e ogni elemento di fissaggio disegnati in scala riconoscibile e con la quantità («A ×4, B ×8»), e possibilmente una panoramica esplosa che mostri come tutto si collega. Una vista esplosa allontana i pezzi lungo i loro assi di montaggio, così il lettore monta il prodotto con la testa prima di toccarlo: il Generatore di illustrazioni esplose la crea dalle stesse foto, e questa guida spiega come leggerla.

Passaggio 5: genera un pannello al tratto per ogni passaggio

Ora trasforma ogni foto di fase in un disegno istruttivo pulito: tratto nero su fondo bianco, i pezzi nuovi di quel passaggio in linea marcata, quelli già montati attenuati in grigio chiaro, una freccia blu sul movimento e un richiamo della viteria dove serve. Descrivi l'azione nel prompt («inserisci il perno eccentrico nel foro, freccia lungo l'asse di inserimento, richiamo con etichetta bullone B ×4») e genera. Una struttura di prompt costante tiene tutti i pannelli nella stessa famiglia visiva, ed è per questo che il documento finito si legge come un solo manuale e non come dodici immagini scollegate.

Passaggio 6: impagina

Disponi i pannelli in una griglia numerata (da sinistra a destra, dall'alto in basso) con il numero del passaggio grande in un angolo. Limita le didascalie a una riga breve all'imperativo, oppure eliminale se il disegno basta da solo (ne parliamo più sotto). Usa lo stesso schema per tutti i prodotti: un modello di istruzione di lavoro ti dà intestazione, blocco componenti, griglia dei passaggi e piè di pagina, così la struttura la decidi una volta sola.

Passaggio 7: fai la prova con chi non ha mai visto il prodotto

Dai la bozza e il prodotto smontato a un collega e osserva in silenzio. Ogni volta che si ferma, torna indietro di una pagina o prende la vite sbagliata hai trovato un difetto del documento, non suo. Correggi, rigenera i pannelli interessati e ripeti. Un solo giro così scova più problemi di qualunque revisione interna.

Questo è tutto il metodo. Nota che non è servito un modello 3D, una licenza CAD o un illustratore: bastavano le fotografie e quello che sai fare con le mani.

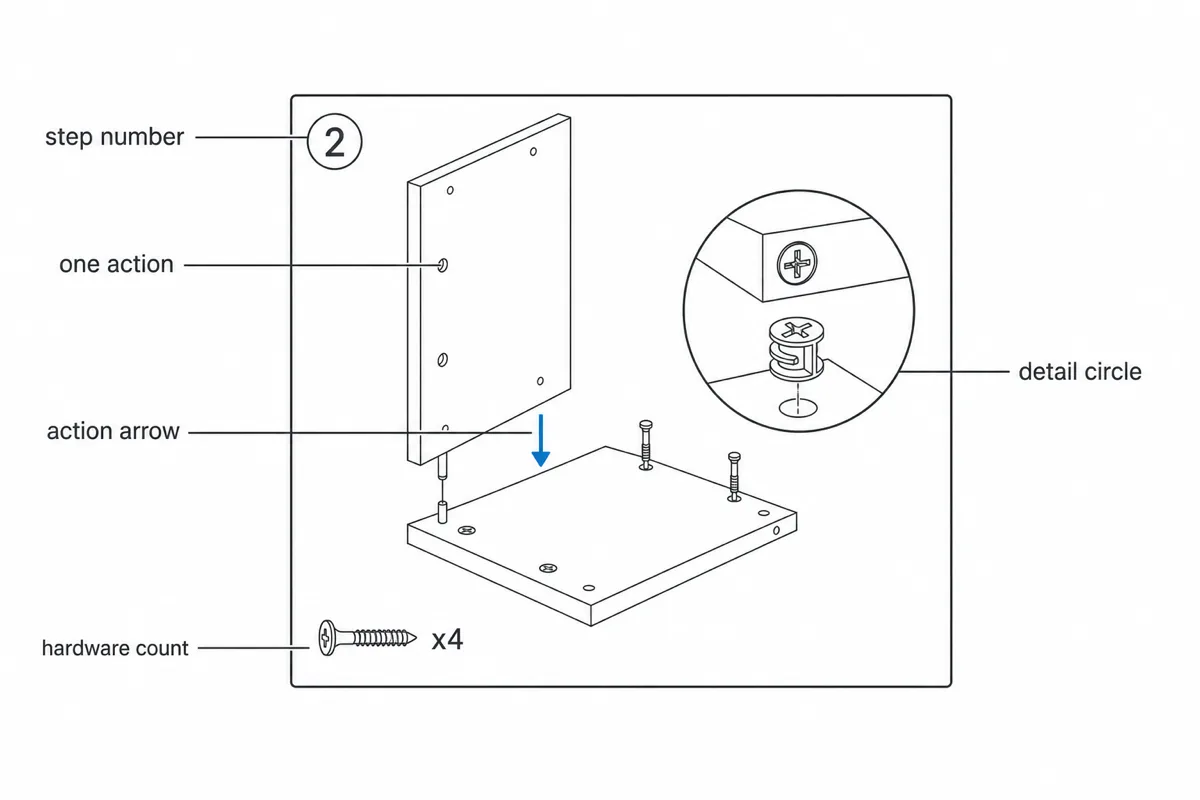

Anatomia di un buon pannello di montaggio

Il pannello è l'unità di base delle istruzioni di montaggio passo per passo, e quelli che funzionano seguono una grammatica visiva rigorosa. Per la versione approfondita c'è l'articolo su frecce, componenti e viteria nei disegni di montaggio; qui la sintesi:

• Numero del passaggio grande. Il lettore segue la sequenza con la coda dell'occhio. Il numero deve essere impossibile da perdere.
• Una sola azione. Il pannello mostra un solo verbo. Se non riesci a descriverlo in cinque parole, sono due pannelli.
• Frecce di movimento. Una freccia marcata lungo l'asse esatto del movimento: inserimento, rotazione, pressione. Frecce curve per le rotazioni, con il verso inequivocabile. La freccia è la frase.
• Richiami della viteria. La vite o l'eccentrico ingranditi in un piccolo cerchio, con lettera e quantità («B ×4»), collegati da una linea sottile al punto in cui vanno. La confusione sulla viteria è l'errore di montaggio numero uno, quindi la viteria ha un canale visivo tutto suo.
• Nuovo marcato, vecchio attenuato. I pezzi su cui si lavora in quel passaggio hanno la linea piena; tutto ciò che è già montato è grigio chiaro. L'occhio va subito dove serve.
• Indicazioni di orientamento. Dove un pezzo si può montare male, mostra l'elemento che lo distingue (il bordo finito, la scanalatura) e se serve una piccola coppia ✗/✓ con il modo sbagliato e quello giusto.
• Meno testo possibile. Le parole sono il ripiego per ciò che il disegno non riesce a mostrare. Ogni etichetta tolta è una cosa in meno da tradurre e un punto in meno in cui essere frainteso.

Un pannello costruito così si legge in circa due secondi, più o meno l'attenzione che gli darà un cliente in ginocchio con il cacciavite in mano.

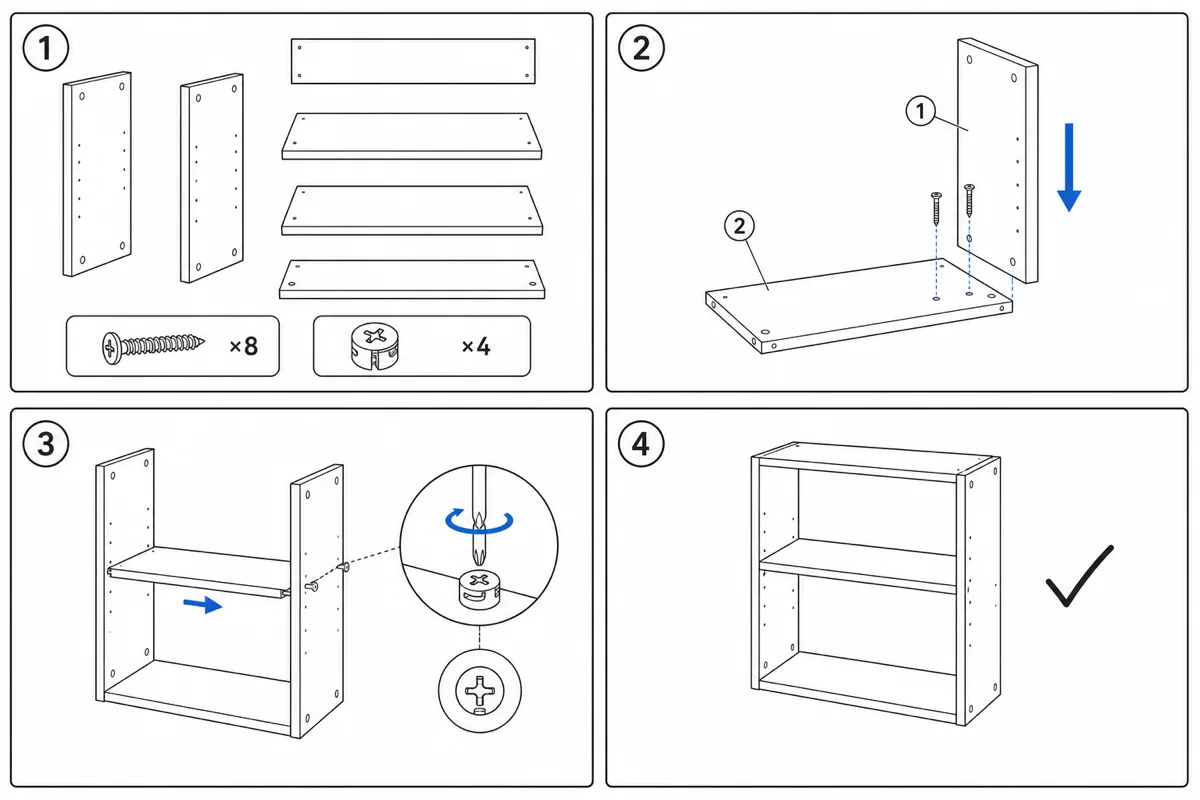

Istruzioni di montaggio senza parole (lo stile IKEA)

L'industria del mobile ha dimostrato da decenni che le istruzioni di montaggio possono funzionare quasi senza parole: è lo stile che quasi tutti chiamano «istruzioni tipo IKEA». (Qui il termine indica solo uno stile visivo; ManualFig non è affiliato né sostenuto da IKEA.) Le istruzioni senza parole meritano attenzione per tre motivi:

1. Un solo foglio per tutti i mercati. Niente traduzioni, niente libretto multilingue, niente impaginazione che salta quando la versione tedesca occupa molto più spazio di quella italiana.
2. Obbligano alla disciplina visiva. Se non puoi ripiegare su una frase, ogni ambiguità va risolta nel disegno, e il disegno migliora.
3. Si seguono più in fretta. Chi monta non passa continuamente dal leggere al fare: guarda e agisce.

Le convenzioni che fanno funzionare i layout senza parole: numeri per la sequenza, frecce per il movimento, cerchi ingranditi per viteria e dettagli, pannelli ✗/✓ per gli errori classici, una sagoma umana dove servono due persone o una postura precisa, e l'icona del telefono che rimanda all'assistenza come unico «testo» della pagina. La scala conta più del solito: disegna la viteria nelle sue proporzioni reali, così il lettore può appoggiare la vite sul foglio e verificare.

Il senza parole è una scala, non un interruttore. Molti ottimi manuali sono quasi senza parole: passaggi a soli pittogrammi, più una didascalia dove un passaggio proprio non si regge da solo, come un valore di coppia o un avviso «prima questo, poi quello». Se una didascalia sopravvive alla revisione, tienila sotto le sette parole.

Esempi di istruzioni di montaggio

Le regole si applicano meglio dopo averle viste all'opera. Ecco tre esempi nelle categorie che generano più richieste all'assistenza.

Esempio 1: mobile in kit (una libreria)

Sequenza: panoramica di pezzi e viteria → panoramica esplosa → perni degli eccentrici nei fianchi (freccia sull'asse di inserimento, richiamo «A ×8») → ripiani sui perni (entrambe le mani sulla sagoma; è il passaggio a due persone, segnalato con il pittogramma delle due persone) → eccentrici ruotati di 90° (freccia curva, cerchio di dettaglio ✗/✓ con rotazione incompleta e bloccaggio corretto) → schienale inchiodato (✗/✓ per il lato finito) → libreria in piedi, con il fissaggio a muro disegnato come pannello obbligatorio a sé, non come nota a piè di pagina. I mobili premiano lo stile senza parole più di qualsiasi altra categoria: il Generatore di istruzioni di montaggio per mobili è pensato proprio per questo tipo di pannello.

Esempio 2: elettronica di consumo (supporto e staffa per monitor)

Il montaggio dell'elettronica è breve ma non perdona: viti a filetto fine, connettori delicati, un solo orientamento corretto. Il manuale d'esempio ha cinque pannelli: base avvitata alla colonna (richiamo della viteria con la misura del filetto), piastra VESA sul retro del monitor (cerchio di dettaglio sulle sedi delle viti; è il passaggio in cui si tende a stringere troppo e a danneggiare il pannello, quindi qui compare un pittogramma di serraggio a mano), monitor abbassato sul gancio del supporto (la freccia mostra l'angolo di avvicinamento, non solo la direzione), cavo fatto passare nella clip e un pannello finale ✓ con il monitor montato correttamente. Sono i cerchi di dettaglio a fare il grosso del lavoro: in scala reale questi elementi misurano pochi millimetri.

Esempio 3: attrezzatura da esterno (un barbecue a gas)

Attrezzatura da esterno vuol dire tanta viteria simile, pezzi grandi e scomodi e uno stato finale che riguarda la sicurezza. Il manuale si apre con una tabella della viteria in scala 1:1, così i bulloni si confrontano direttamente sul foglio. Il carrello si monta in otto pannelli, con il contrasto nuovo marcato/vecchio attenuato che guida il lettore tra passaggi del telaio molto simili. Il pannello del collegamento del gas rompe di proposito la regola del senza parole: ha una didascalia e una prova di tenuta con dettaglio ✗/✓ con acqua saponata, perché è il passaggio in cui un errore è pericoloso e non solo fastidioso. I passaggi critici per la sicurezza meritano le parole; tutto il resto resta visivo.

In tutti e tre ritorna la stessa grammatica: pannelli numerati, un'azione, frecce, richiami, ✗/✓ per le trappole note. Cambia solo il soggetto.

Errori comuni quando scrivi istruzioni di montaggio

• Scrivere il manuale a memoria invece di montare il prodotto con un blocco note accanto
• Fotografare solo il prodotto finito, senza riferimenti per i passaggi intermedi
• Accorpare i passaggi per far sembrare il libretto più corto
• Saltare la panoramica dei componenti perché «i pezzi sono ovvi»: non lo sono mai
• Richiami della viteria senza quantità, o viteria disegnata in una scala che inganna
• Frecce che mostrano dove finisce un pezzo ma non come ci arriva
• Lasciare senza segnalazione i pezzi reversibili sperando che vada bene
• Stile grafico diverso da pannello a pannello, che sembra tre documenti pinzati insieme
• Pubblicare senza nemmeno una prova con qualcuno che non conosce il prodotto
• Considerare il documento chiuso per sempre: quando il prodotto cambia, rigenera i pannelli interessati invece di lasciare invecchiare il manuale

Domande frequenti

Che programma serve per scrivere istruzioni di montaggio?

Ti serve qualcosa per disegnare le figure e qualcosa per impaginare. La strada classica è una suite di illustrazione basata sul CAD (SOLIDWORKS Composer, Creo Illustrate, Cadasio), che richiede il modello 3D e le competenze per usarla. La strada basata sulle foto genera i pannelli al tratto direttamente dalle fotografie del prodotto (per le figure c'è il Generatore di illustrazioni per istruzioni di montaggio), e per le pagine basta il programma di impaginazione che usi già.

Che differenza c'è tra istruzioni di montaggio e istruzioni operative?

Stesso scheletro, lettore diverso. Le istruzioni di montaggio servono al cliente finale che monta un prodotto una volta sola; l'istruzione operativa è la versione di reparto della stessa cosa: passaggi visivi numerati per un operatore che ripete il compito tutto il giorno, con in più valori di coppia, controlli qualità e gestione delle revisioni. Parti da un modello di istruzione di lavoro condiviso e i due documenti restano coerenti.

Quanti passaggi devono avere le istruzioni di montaggio?

Tanti quante sono le singole azioni, di solito più di quelli della prima bozza. Dividere è quasi sempre giusto: su un passaggio rapido e ovvio non si perde tempo, su un passaggio accorpato e ambiguo si può rovinare tutto il montaggio.

Le istruzioni di montaggio devono essere senza parole?

Per i prodotti di consumo venduti in più Paesi, parti dal senza parole e aggiungi didascalie solo dove un passaggio è critico per la sicurezza o davvero non si può disegnare. La maggior parte dei manuali efficaci finisce per essere al 90% pittogrammi e al 10% testo.

Servono i file CAD per fare istruzioni di montaggio?

No. Il CAD lo richiede la catena di strumenti tradizionale, non il risultato. Foto chiare di ogni fase del montaggio bastano per ottenere disegni al tratto pronti per il manuale, pannelli numerati e panoramiche esplose.

Articoli correlati: Generatore di illustrazioni esplose, Generatore di istruzioni di montaggio per mobili, Modello di istruzione di lavoro.
