维护流程说明图检查清单

维护流程通常会被反复执行，而且常常有时间压力。执行者可能是消费者、客服、技师或内部操作员。图示必须让安全顺序一眼明确。

ManualFig 可以从服务笔记、产品照片、CAD 截图和已有说明书页面起草维护流程图。

常见错误

维护说明看起来简单：清洁、更换、检查、复位。但越是重复性的流程，用户越容易跳过安全步骤，或者凭经验把部件装回错误状态。

常见错误包括：

• 一上来就拆卸，没有先画断电、冷却、泄压或干手
• 只画新部件怎么装，没有画旧部件怎么取出
• 漏掉清洁、丢弃、润滑、检查或复位步骤
• 箭头方向和真实动作不一致，比如该旋转却画成直拉
• 没有画最终状态：到位、锁住、贴合、无泄漏、指示灯恢复
• 警告被放在单独文字块里，而不是风险动作旁边

维护图的价值，是让用户在重复操作时仍然按正确顺序执行。

生成前的检查清单

生成前先写清楚：

• 产品和部件名称
• 要打开的盖板或入口
• 需要的工具
• 安全状态：断电、冷却、干手、PPE
• 拆卸动作
• 清洁或更换细节
• 重新安装方向
• 最终确认

清单越具体，模型需要猜的地方越少。

还可以加一列“容易出错的地方”，它往往决定这张图是否真的有用。

提示词模板

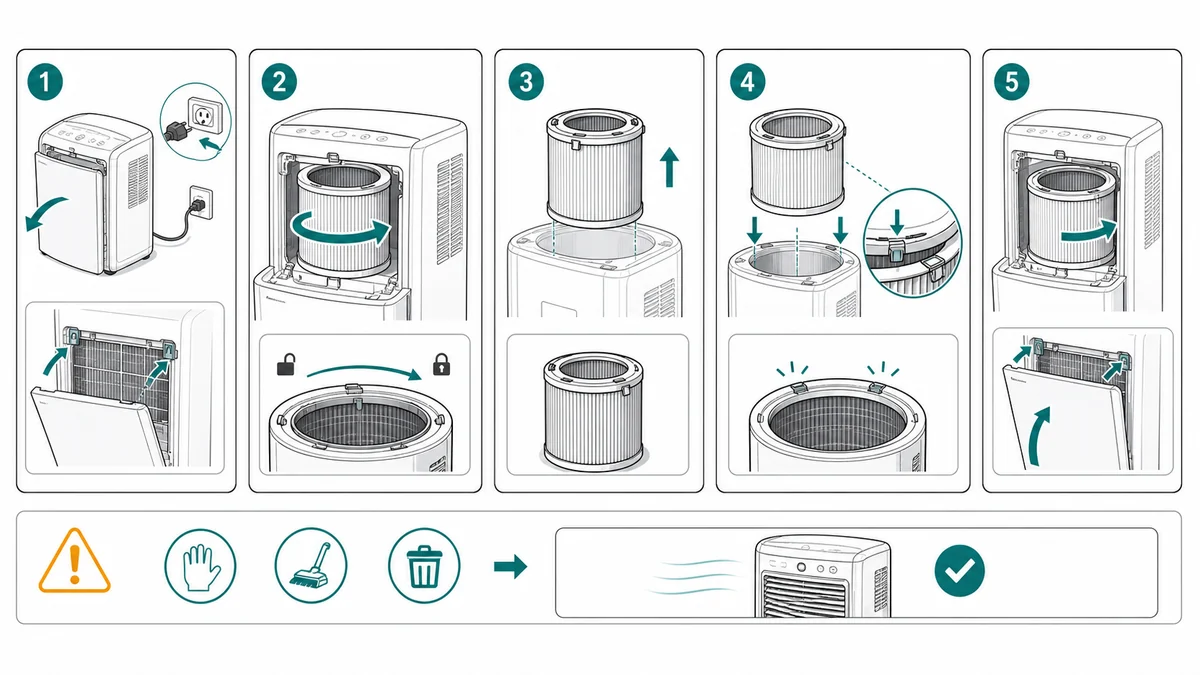

Create a five-panel maintenance procedure illustration for replacing an appliance filter.
Panel 1: power off and open the front cover.
Panel 2: twist the old filter counterclockwise.
Panel 3: remove and dispose of the old filter.
Panel 4: align the tabs on the new filter with a zoom callout.
Panel 5: lock the filter and show a leak-check final state.
Use clean line art, numbered panels, blue arrows, one amber caution icon, no brand logos.

如果是内部人员反复执行的流程，可以生成检查清单式图：

Create a maintenance checklist illustration for a service technician.
Show three sections: prepare safely, replace the worn part, inspect final state.
Include icons for gloves, power off, cleaning cloth, replacement cartridge, and final check.
Use clean technical line art, white background, short labels only, no brand marks.

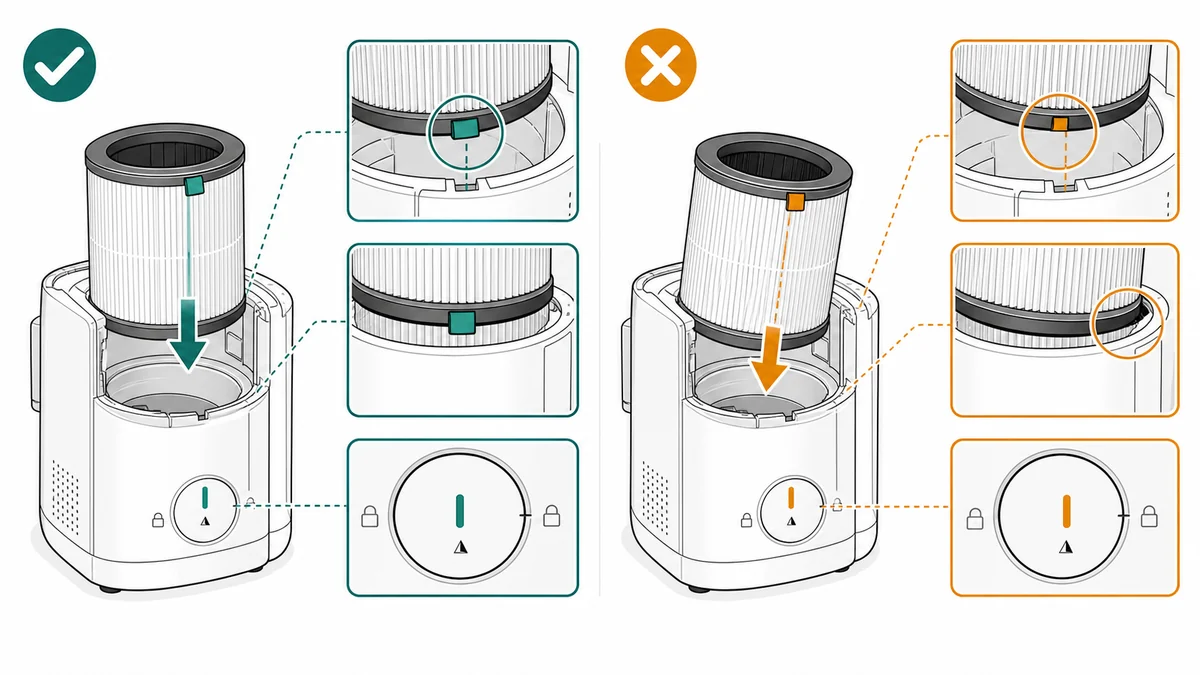

如果部件容易装歪或没装到底，可以生成正确/错误对比：

Create a correct/incorrect maintenance panel for reinstalling a removable filter.
Correct: filter tabs aligned, cartridge fully seated, lock mark aligned.
Incorrect: filter angled and not fully seated, with an X marker.
Add one zoom callout on the tab alignment.
Use manual line art, large arrows, and no decorative background.

用 ManualFig 的实际流程

维护资料通常来自很零散的材料：技师笔记、客服回复、几张维修台照片、旧 PDF 页面。ManualFig 可以把这些材料先变成统一风格的说明图草稿。

1. 准备部件、盖板、维护舱位或更换件的参考图。
2. 把服务笔记拆成一个面板一个动作。
3. 把安全状态放在第一步之前。
4. 工具、耗材、替换件只在使用它们的步骤出现。
5. 用 ManualFig 生成流程图。
6. 修正方向、手的位置、卡扣细节和最终状态。
7. 导出到说明书、帮助中心、客服话术或培训资料。

如果这是周期性维护流程，建议保存提示词和参考图。产品小改版时，只需要重做受影响的面板。

审核时看什么

维护图发布前要检查：

• 箭头方向是否错误
• 是否缺少断电或冷却步骤
• 是否缺少丢弃或清洁说明
• 最终锁定/检查状态是否清楚
• 标签是否太长，不利于翻译
• 细节是否暗示了不该承诺的保修或安全结论

还要检查顺序。很多维护事故不是因为说明里完全没有安全步骤，而是安全步骤出现得太晚。断电、冷却、泄压、PPE 应该出现在用户接触风险部位之前。

维护图可以复用到哪些地方

维护说明图不只属于纸质说明书：

• 帮助中心里的高频流程文章
• 客服回复模板
• 包装或机身二维码跳转页
• 技师入门培训
• 经销商培训资料
• 替换件包装内页
• 产品更新通知

这些地方最好使用同一套视觉资产。滤芯、卡扣、电池、密封圈、清洁区域在不同页面里应该长得一致，用户才不会误以为是不同版本的产品。

维护流程图也是很适合 SEO 的内容，因为买家通常会搜索具体流程。可以围绕滤芯、电池、清洁、润滑、检查和更换补更多例子。
