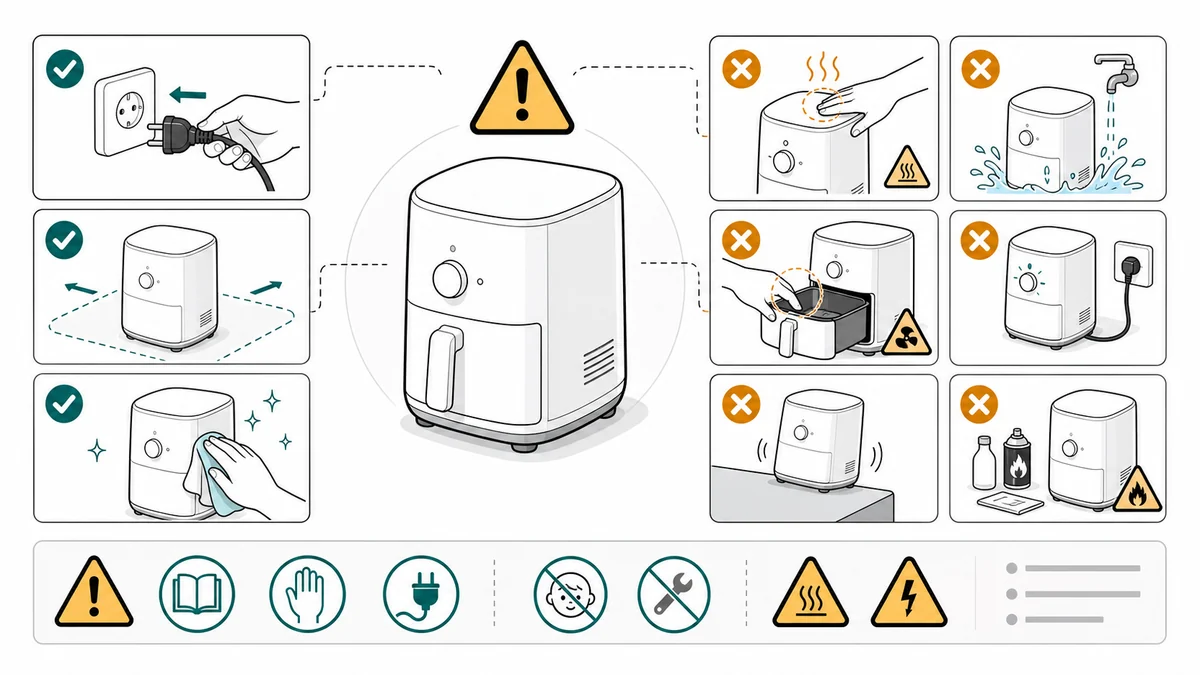

安全说明图：正确错误对比、警告和风险面板

安全说明如果只埋在文字里，读者很容易看到太晚，甚至直接跳过。更好的做法，是把安全图放在风险出现的那个步骤旁边。

ManualFig 可以起草警告面板、禁止操作面板、正确错误对比、锁定检查、安全处理提示和最终检查状态。

常见错误

安全说明图比普通步骤图更需要克制。一个警告三角形并不等于安全说明。用户需要看到风险在哪里、错误动作是什么、正确动作是什么，以及继续操作前应该检查什么。

需要避免这些问题：

• 把所有警告集中放在说明书开头，和实际步骤脱节
• 只放危险图标，没有画出风险位置
• 只画红色 X，没有画正确替代做法
• 安全面板太小，被产品美图或装饰图压过去
• 生成未经批准的法律文字、认证标识或官方安全符号
• 让 AI 图暗示团队没有审核过的安全结论

安全图的目标不是让页面看起来严肃，而是在风险出现的瞬间改变用户动作。

正确/错误对比面板

正确/错误对比有效，是因为用户可以把真实产品状态和说明书图直接对照：

• 线缆正确走槽 vs 被夹住
• 锁扣闭合 vs 打开
• 滤芯到位 vs 松动
• 支架水平 vs 歪斜
• 电池方向正确 vs 反装

OK/X 标签要少用，图本身要比文字更醒目。

这种形式特别适合“看起来差一点就对”的错误。例如线缆被轻微夹住、锁扣没有完全闭合、密封圈扭曲但被盖板挡住。对比图要让差异在小尺寸下也能看出来。

警告面板

警告面板应该画出：

• 有风险的动作
• 风险所在位置
• 安全替代做法
• 需要确认的最终状态

不要生成未经授权的认证标志、法律声明或官方安全符号，除非团队提供了已批准素材。

警告要放在风险发生的步骤里。如果夹手风险出现在合盖时，警告就应该出现在合盖面板。高温风险出现在使用后，就应该放在用户接触热部件之前。

起草前先回答这 6 个问题

安全图最常出问题的不是画图阶段，而是写需求阶段。模型能画出任意风格的警告三角，但它没法替你判断那个三角放在哪一步是对的。下面 6 个问题要在写提示词之前先回答清楚。

1. 风险动作是什么？用用户自己的动词写。 "合上盖板"是动作，"夹手"是风险。图里两个都要画出来。
2. 风险位于产品的哪个部位？ 上边缘？内部锁扣？外露线圈？排气口？写出用户实际会看到的部位名称。
3. 不安全状态长什么样？ 已合盖但没锁、已插但反了。这种状态在印刷小尺寸下要能和安全状态区分。
4. 同一个视角下，安全状态长什么样？ 如果只能用文字描述安全状态、画不出来，这张图基本不会成功。
5. 警告应该出现在第几步？ "放在说明书开头"是错误答案。要写出具体面板编号。
6. 图里不能出现什么？ 未经批准的认证标识、法律条文、品牌 Logo、写实伤害画面。这些要作为反向约束写进提示词。

如果某个答案是"等审核时再决定"，那就先停下。审核会通过让你重画来"决定"它。把这 6 个问题在生成前定下来，审核轮次大概能减半。

提示词模板

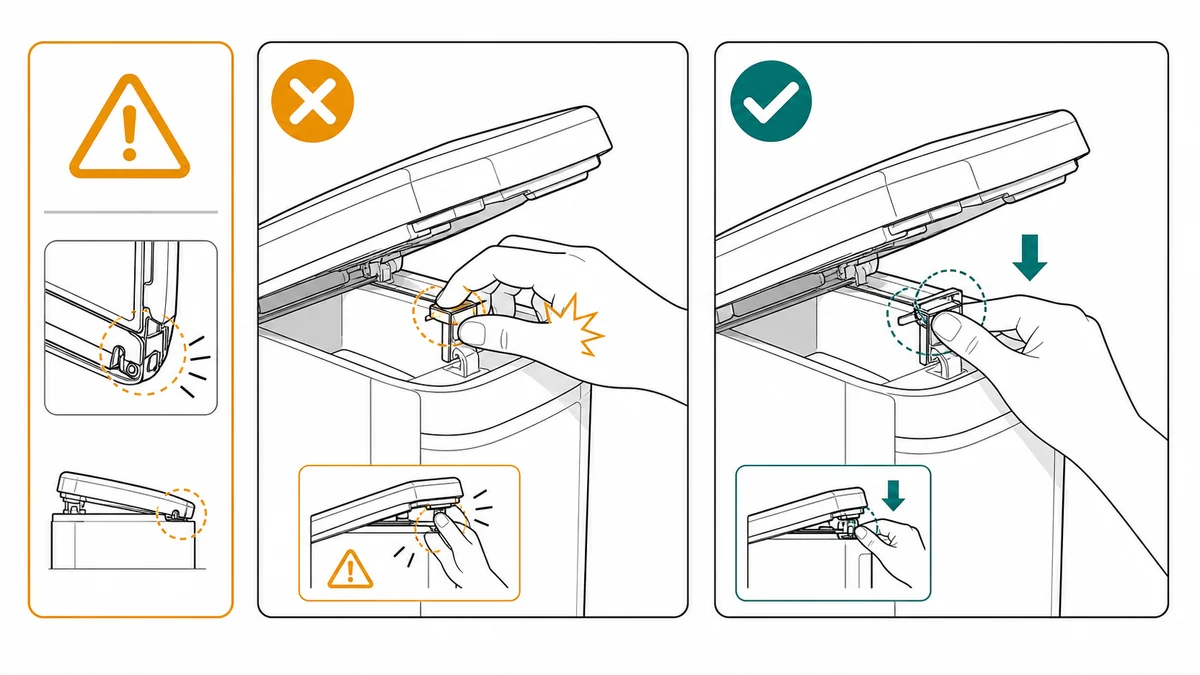

Create a safety instruction panel for a product manual.
Show an incorrect hand position near the latch with a red X.
Show the correct hand position with a green OK check.
Add a small warning triangle near the pinch point.
Use clean manual line art, white background, no brand logos, no certification marks.

正确/错误安装状态可以这样写：

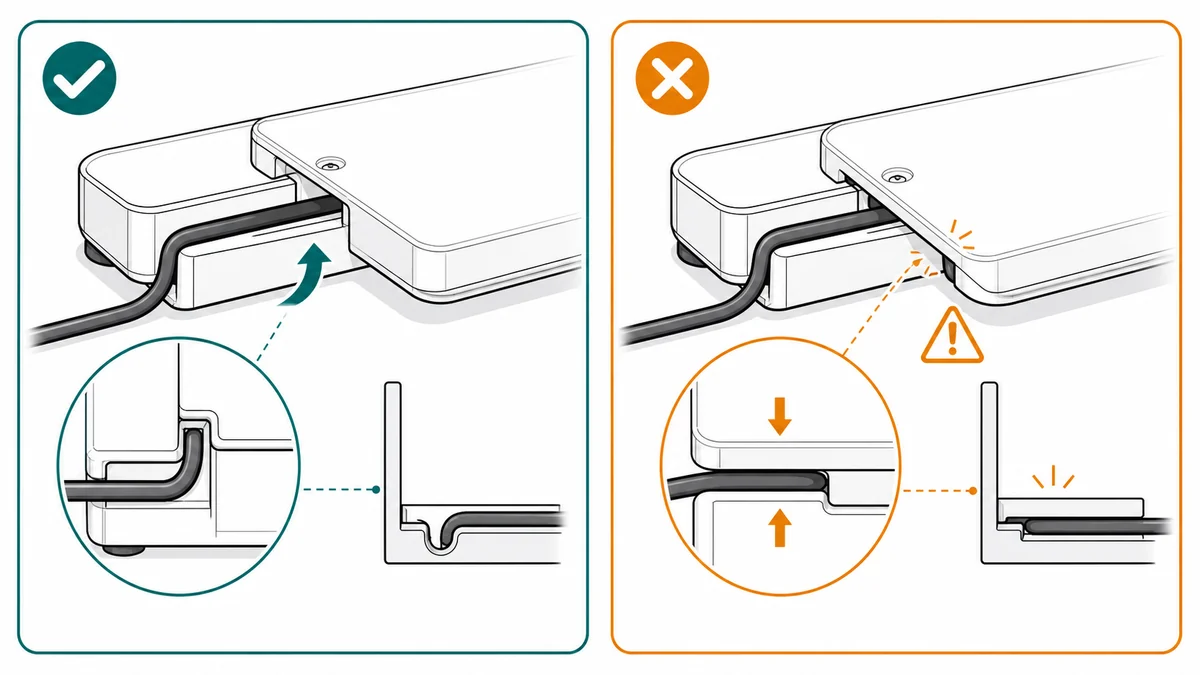

Create a correct/incorrect safety illustration for routing a power cable.
Correct: cable passes through the side channel with no pinch point.
Incorrect: cable is trapped under the cover with an X marker.
Add a small warning triangle near the pinch area.
Use clean technical line art, large drawings, minimal labels, no official certification symbols.

安全处理提示可以这样写：

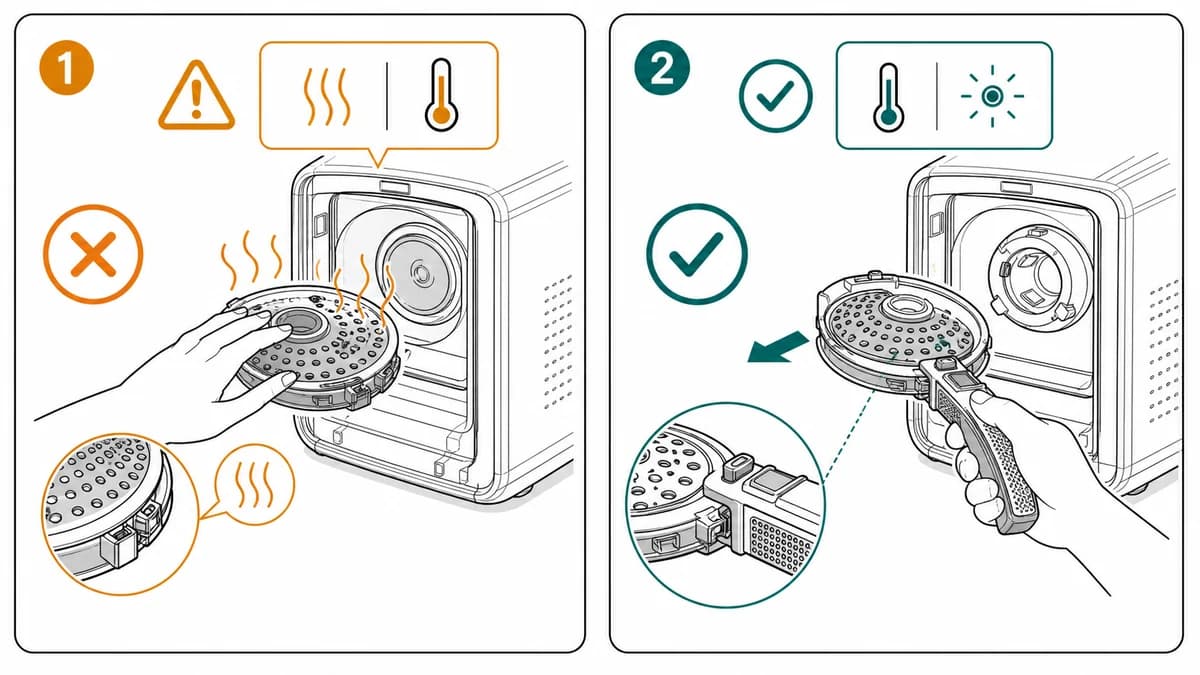

Create a two-panel safety instruction for handling a hot removable part.
Panel 1: do not touch the hot surface immediately after use.
Panel 2: wait until the indicator shows safe and hold the insulated grip.
Use clear line art, amber warning cue, hand position, and final safe handling state.
No brand logos, no legal claims, no realistic injury depiction.

从风险反推图片

不要先想版式，先想风险：

• 风险动作是什么？
• 产品的哪个部位产生风险？
• 错误状态长什么样？
• 安全替代动作是什么？
• 用户继续前要检查什么？
• 警告必须出现在第几步？

再选择图片类型：

• 单个风险动作，用警告面板
• 常见错误，用正确/错误对比
• 隐蔽风险，用局部放大
• 锁定、密封、断电等状态，用最终检查面板
• 安全依赖顺序时，用步骤序列图

用 ManualFig 的实际流程

1. 准备产品参考图和风险步骤。
2. 用内部语言写清楚风险和安全要求。
3. 判断图片是要警告、对比还是验证状态。
4. 在 ManualFig 里生成面板，并明确写入限制：不要虚构认证标志、不要品牌 Logo、不要未经批准的安全声明。
5. 修改到正确状态和错误状态足够明显。
6. 交给负责人审核后再发布。
7. 审核通过的图可以复用到说明书、包装内页、帮助中心和培训资料。

审核节点

AI 生成的安全图始终应该由负责人审核。正确流程是先起草、再复核、再修改、最后发布。不要把生成的安全表述当成最终合规证据。

发布前检查：

• 是否画出了准确的风险位置？
• 是否有清楚的安全替代动作？
• 使用的警告符号是否经过团队批准？
• 是否包含未经批准的法律、合规、保修或认证文字？
• 警告是否出现在用户接触风险之前？
• 客服能否用这张图解释问题？
• 正确和错误状态在印刷尺寸下是否足够不同？
